Bẫy Hơi Venn: Phân Loại, Đặc Điểm Kỹ Thuật Và Hướng Dẫn Lựa Chọn
Bẫy hơi Venn (Nhật Bản) là thiết bị van tự động thực hiện chức năng xả nước ngưng tụ và khí không ngưng ra khỏi hệ thống hơi, đồng thời hạn chế thất thoát hơi nước trong quá trình vận hành. Tại các hệ thống gia nhiệt, lò hơi và mạng lưới phân phối hơi, thiết bị góp phần duy trì khả năng truyền nhiệt, hỗ trợ kiểm soát năng lượng tiêu thụ và hạn chế nguy cơ phát sinh búa nước.
Các dòng sản phẩm bẫy hơi Venn được phát triển với nhiều nguyên lý vận hành khác nhau, phù hợp với từng điều kiện sử dụng và yêu cầu của hệ thống. Việc lựa chọn thiết bị cần xem xét các yếu tố như loại lưu chất, áp suất và nhiệt độ làm việc, lưu lượng nước ngưng, kích thước đường ống và phương thức kết nối.
Nội dung dưới đây tập trung phân tích đặc điểm, thông số kỹ thuật, nguyên lý hoạt động và phạm vi ứng dụng của các dòng bẫy hơi Venn. Qua đó, đội ngũ kỹ sư và nhà thầu có thêm cơ sở để đối chiếu yêu cầu thực tế, lựa chọn model phù hợp và đảm bảo thiết bị đáp ứng điều kiện vận hành của hệ thống hơi.
Đặc Điểm Vật Liệu Và Tiêu Chuẩn Kết Nối
Các dòng bẫy hơi Venn được thiết kế để đáp ứng các tiêu chuẩn khắt khe trong môi trường công nghiệp chịu nhiệt và áp lực cao.
-
Vật liệu thân van: Phần lớn sử dụng Gang hoặc Gang xám, mang lại khả năng chịu lực nén và độ bền cơ học cao.
-
Chi tiết bên trong: Các bộ phận chịu ma sát và tác động trực tiếp của hơi nước như cụm đĩa van, đế van, phao, gầu đảo đều được chế tạo từ Thép không gỉ. Vật liệu này chống ăn mòn hiệu quả, gia tăng tuổi thọ hoạt động.
-
Chuẩn kết nối: Các model tuân thủ tiêu chuẩn công nghiệp Nhật Bản (JIS), bao gồm kết nối lắp ren (JIS Rc) cho các đường ống nhỏ và kết nối mặt bích (JIS 10K, JIS 20K) cho các đường ống yêu cầu độ kín khít cao.
Phân Loại Chi Tiết Bẫy Hơi Venn Theo Nguyên Lý Hoạt Động
Dựa trên cấu tạo thực tế, bẫy hơi Venn được chia thành 4 nhóm chính. Mỗi nhóm sở hữu cơ chế xả nước ngưng riêng biệt, phù hợp với từng vị trí cụ thể trong hệ thống.
Bẫy Hơi Gầu Đảo - Series AK
Bẫy hơi gầu đảo (xô úp ngược) vận hành dựa trên sự chênh lệch trọng lượng riêng giữa hơi nóng và nước ngưng. Cơ cấu cơ học bên trong bao gồm một chiếc gầu hình trụ úp ngược, kết nối với cụm van xả thông qua hệ thống đòn bẩy.
Cơ chế hoạt động và đặc tính kỹ thuật
Khi hơi nóng đi vào buồng van, gầu nổi lên và đẩy đòn bẩy đóng kín lỗ xả. Khi nước ngưng tụ dâng lên chiếm chỗ, gầu mất sức nổi và chìm xuống, kéo cụm van mở ra để áp suất hệ thống đẩy nước ngưng ra ngoài theo chu kỳ gián đoạn. Thiết kế lỗ xả đặt ở vị trí cao giúp thiết bị tránh bị nghẹt do cặn bẩn và chịu được các va đập thủy lực (búa nước). Khi lắp đặt, kỹ thuật viên bắt buộc phải mồi một lượng nước vào bên trong thân van để duy trì sức nổi ban đầu cho cụm gầu.
Thông số kỹ thuật các model tiêu biểu:
Các model bẫy hơi gầu đảo Venn đều sử dụng vật liệu thân gang (hoặc gang xám), cụm đĩa và đệm làm kín bằng Inox. Sự khác biệt giữa các model nằm ở kiểu kết nối và dải kích thước:
-

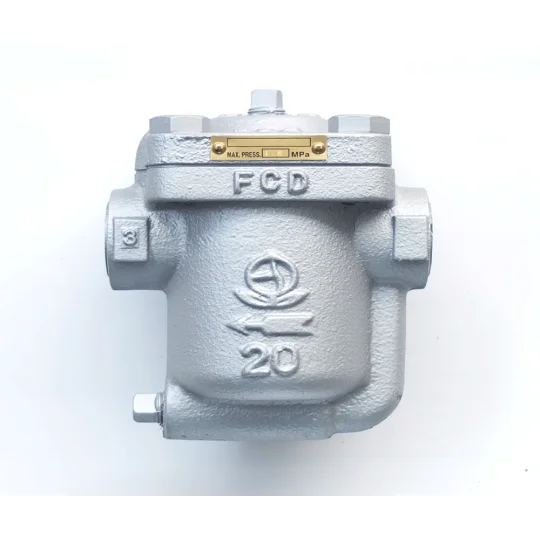

Bẫy hơi Venn AK5-MS: Kiểu kết nối lắp ren, thiết kế nhỏ gọn, phù hợp cho các đường ống nhánh.
-
Bẫy hơi Venn AK5F-G: Kiểu kết nối mặt bích, lắp đặt chắc chắn, dễ dàng tháo lắp bảo dưỡng.
-

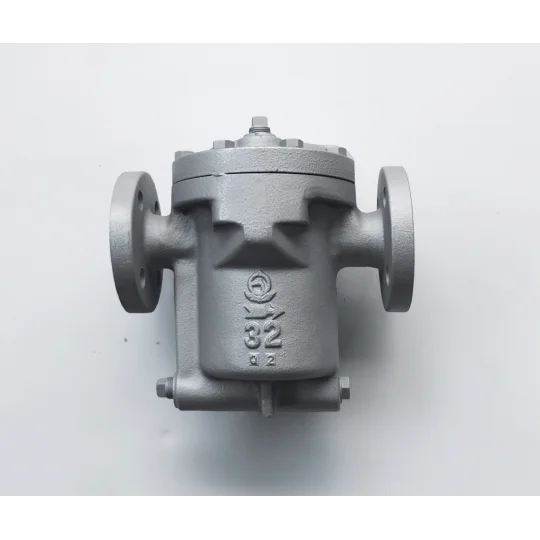

Bẫy hơi Venn AK2H-GH: Kiểu kết nối mặt bích, chuyên dùng cho các môi trường có dải áp suất cao hơn và yêu cầu độ xả lớn.
Bẫy Hơi Dạng Phao - Series AF
Dòng bẫy hơi dạng phao hoạt động thuần túy bằng cơ học. Bên trong thân bẫy tích hợp một quả phao cầu rỗng bằng inox.
Cơ chế hoạt động và ứng dụng của bẫy hơi phao
Thiết bị vận hành dựa trên sự thay đổi vị trí tuyến tính của phao theo lượng nước ngưng bên trong buồng chứa. Khi nước ngưng đi vào bẫy, phao nổi lên và kéo mở cụm van xả với biên độ tỷ lệ thuận với mực nước. Cơ cấu này cung cấp khả năng xả liên tục lượng lớn nước ngưng ngay tại nhiệt độ bão hòa, ngăn chặn tình trạng ứ đọng trong hệ thống. Đặc tính cơ học của phao giúp bẫy hơi duy trì trạng thái đóng mở ổn định ngay cả khi tải trọng (lượng nước ngưng) hoặc áp suất trên tuyến ống biến thiên đột ngột.
Model tiêu biểu:

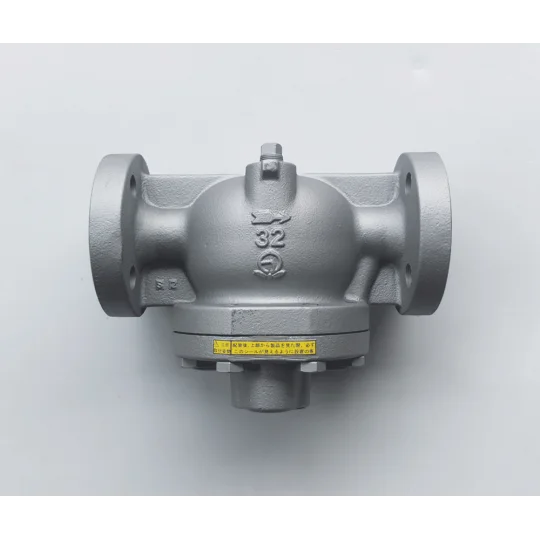

Đại diện tiêu chuẩn cho nhóm thiết bị này là model bẫy hơi Venn AF15HR-MH (kết nối mặt bích). Thiết bị thường được chỉ định lắp đặt nhằm duy trì hiệu suất cho các hệ thống yêu cầu chu trình gia nhiệt nhanh và liên tục như bộ trao đổi nhiệt, bình đun hoặc máy sấy công nghiệp.
Bẫy Hơi Đồng Tiền / Nhiệt Động
Bẫy hơi đồng tiền Venn vận hành dựa trên nguyên lý động lực học của chất lưu với bộ phận chuyển động duy nhất là cụm đĩa van. Khi nước ngưng đi vào, áp lực dòng chảy đẩy đĩa van lên để tiến hành xả. Khi hơi nóng đi qua, vận tốc dòng chảy tăng làm giảm áp suất bên dưới đĩa, đồng thời một lượng hơi chèn lên buồng phía trên tạo áp lực ép chặt đĩa van xuống mặt đế, đóng kín thiết bị. Cơ chế xả tiếp tục lặp lại khi hơi nóng ngưng tụ và giảm áp. Cấu trúc cơ học này giúp bẫy hơi có trọng lượng nhẹ, kích thước nhỏ gọn, chịu được rung động mạnh và không bị hư hỏng do ngưng tụ nếu lắp đặt theo phương thẳng đứng. Quá trình vận hành thường phát ra tiếng va đập đặc trưng giữa đĩa và bệ van.
Model tiêu biểu:

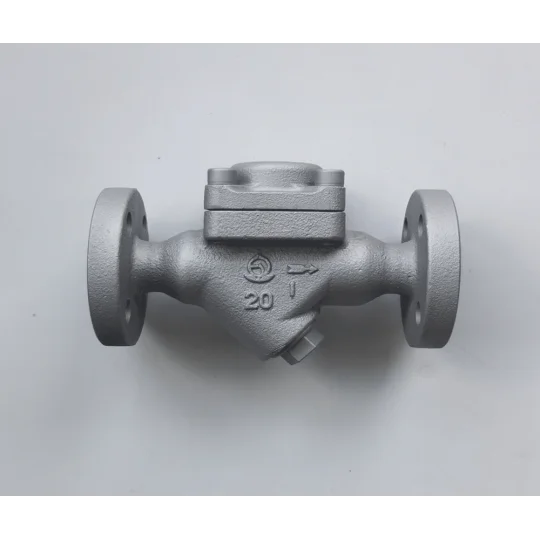

Bẫy hơi Venn AD19F-M: sử dụng thân van đúc từ gang, kết hợp đĩa và đệm làm kín bằng Inox. Trang bị kiểu kết nối ren mặt bích JIS10K. Model này được ứng dụng rộng rãi để xả nước ngưng tại các đường ống phân phối hơi chính hoặc cụm đường ống gia nhiệt.
Bẫy hơi Venn ATB5-G: sử dụng cơ cấu vật liệu như dòng Venn AD19F-M, nhưng trang bị kiểu kết nối ren JIS Rc giúp linh hoạt lắp đặt và bảo dưỡng tại các vị trí đường ống nhánh hoặc khu vực có không gian hẹp.
Bẫy Hơi Nhiệt Tĩnh - Series ATB
Bẫy hơi nhiệt tĩnh Venn Series ATB vận hành dựa trên sự chênh lệch nhiệt độ giữa hơi nóng và nước ngưng thông qua bộ phận lưỡng kim làm cơ cấu chấp hành. Thanh lưỡng kim được cấu tạo từ hai hợp kim có hệ số giãn nở nhiệt khác nhau. Tại giai đoạn khởi động hoặc khi tiếp xúc với nước ngưng nguội, thanh kim loại duy trì trạng thái phẳng, mở van để xả lượng nước ngưng và khí không ngưng ra khỏi hệ thống. Khi nhiệt độ tăng đến ngưỡng hơi bão hòa, thanh lưỡng kim uốn cong do giãn nở không đồng đều, sinh ra lực cơ học đẩy trục van đóng kín cửa xả nhằm ngăn tình trạng thất thoát hơi.
Cơ chế này cho phép thiết bị xả nước ngưng ở nhiệt độ thấp hơn mức nhiệt độ hơi bão hòa, thu hồi lượng nhiệt dư trong nước ngưng trước khi xả thải. Cấu trúc cụm van cơ học cũng cung cấp khả năng chịu tải ổn định khi hệ thống xuất hiện hiện tượng búa nước.
Các model tiêu biểu:
-

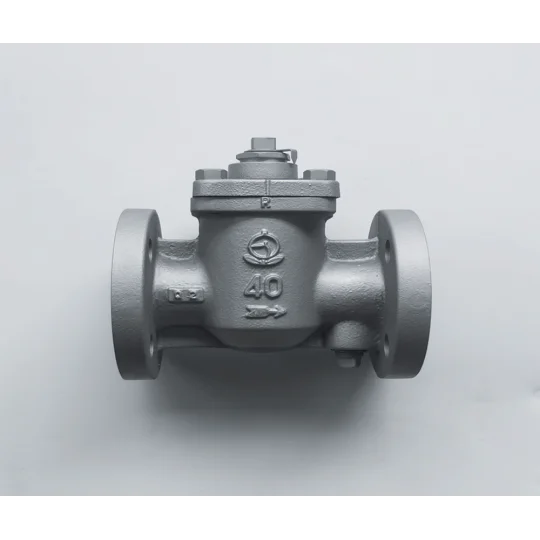

Bẫy hơi Venn ATB5F-G: Sản phẩm sử dụng thân van đúc từ gang, kết hợp đĩa và đệm làm kín bằng Inox. Thiết bị tích hợp kết nối mặt bích chuẩn JIS10K, tạo thuận lợi cho quy trình tháo lắp và bảo dưỡng trên tuyến ống.
