Tối Ưu Hóa Hệ Thống Làm Kín Công Nghiệp: Hướng Dẫn Kỹ Thuật Chuyên Sâu Về Gioăng, Ống, Phụ Kiện

Sự toàn vẹn của một hệ thống đường ống công nghiệp không chỉ phụ thuộc vào chất lượng của van hay đường ống, mà còn được quyết định bởi những chi tiết nhỏ nhất: hệ thống vật liệu làm kín. Trong các nhà máy lọc hóa dầu, nhiệt điện, hàng hải hay chế biến thực phẩm, sự cố rò rỉ tại các mặt bích ghép nối có thể dẫn đến thất thoát hàng triệu đô la, gây đình trệ dây chuyền sản xuất và đe dọa trực tiếp đến an toàn môi trường.

Để giải quyết bài toán chống rò rỉ một cách triệt để, hệ sinh thái sản phẩm gioăng đệm và dây tết chèn mang thương hiệu Valqua một biểu tượng chất lượng đến từ Nhật Bản đã trở thành tiêu chuẩn kỹ thuật được các nhà thầu cơ điện (M&E) và kỹ sư đường ống tin dùng. Hệ thống sản phẩm này đáp ứng dải thông số kỹ thuật cực kỳ rộng, từ những môi trường nước làm mát áp lực thấp cho đến các hệ thống hơi bão hòa nhiệt độ cao và hóa chất ăn mòn nghiêm trọng.

Tầm Quan Trọng Của Thiết Bị Làm Kín Trong Môi Trường Vận Hành Khắc Nghiệt

Mặt bích đường ống và van công nghiệp dù được gia công cơ khí chính xác đến đâu vẫn luôn tồn tại những rãnh xước vi mô hoặc độ vênh nhất định. Khi hệ thống chịu tải trọng của áp suất, nhiệt độ, và độ rung lắc cơ học, những khe hở này sẽ mở rộng, tạo điều kiện cho lưu chất (nước, khí nén, hơi nóng, hóa chất) thoát ra ngoài.

Vật liệu làm kín (bao gồm gioăng tĩnh và dây tết chèn động) hoạt động dựa trên nguyên lý biến dạng dẻo. Dưới lực siết nén của bu lông, vật liệu làm kín sẽ biến dạng, điền đầy hoàn toàn vào các khiếm khuyết trên bề mặt kim loại, tạo ra một rào cản vật lý tuyệt đối. Tuy nhiên, nếu chọn sai vật liệu, hiện tượng thổi gioăng, đứt gãy do rão vật liệu hoặc phân hủy do hóa chất sẽ lập tức xảy ra. Đây chính là lý do việc nghiên cứu và ứng dụng đúng các mã sản phẩm Gioăng Valqua đóng vai trò then chốt trong công tác thiết kế và bảo dưỡng nhà máy.

Phân Tích Chuyên Sâu Các Giải Pháp Gioăng Kim Loại Valqua

Gioăng kim loại, đặc biệt là dòng gioăng xoắn ốc, là phát minh vĩ đại trong ngành công nghiệp làm kín tĩnh. Khác với các loại gioăng phẳng truyền thống, gioăng kim loại Valqua sở hữu cấu trúc bao gồm một dải thép không gỉ biên dạng hình chữ V hoặc chữ W được cuộn chặt xen kẽ với các lớp vật liệu điền đầy mềm như Graphite hoặc PTFE.

Cấu trúc hình chữ V hoạt động như một lò xo cơ học khổng lồ. Khi nhiệt độ hệ thống thay đổi đột ngột gây ra sự co giãn của mặt bích, gioăng kim loại vẫn duy trì khả năng đàn hồi, liên tục bung ra để giữ vững lực ép lên bề mặt mặt bích, đảm bảo không có bất kỳ khoảng hở nào xuất hiện.

Các Dòng Gioăng Kim Loại Valqua Chuẩn JIS Và ASME

Thương hiệu Valqua cung cấp đa dạng các dải sản phẩm gioăng kim loại được thiết kế tinh chuẩn cho từng hệ tiêu chuẩn mặt bích và cấp áp suất riêng biệt:

VALQUA 6596V-EESZZ JIS10K

Hệ tiêu chuẩn JIS (Japanese Industrial Standards) là tiêu chuẩn phổ biến tại các nhà máy ở Nhật Bản, Hàn Quốc, Việt Nam và nhiều quốc gia Châu Á. Mã sản phẩm 6596V-EESZZ được chế tạo với đường kính và độ dày tương thích tuyệt đối với mặt bích JIS 10K.

Mức áp suất 10K (tương đương khoảng 10 Bar) thường bắt gặp trong các đường ống cung cấp nước sinh hoạt, hệ thống HVAC, nước lạnh chiller hoặc đường ống dẫn khí nén nhà xưởng. Cấu trúc của dòng gioăng này mang lại sự cân bằng hoàn hảo giữa lực siết bu lông vừa phải và hiệu năng làm kín tối đa, giúp thao tác lắp đặt diễn ra nhanh chóng, không đòi hỏi các công cụ siết thủy lực phức tạp.

VALQUA 6596V-EES CLASS150

Chuyển sang hệ tiêu chuẩn ASME/ANSI B16.5 của Mỹ, mặt bích Class 150 yêu cầu một tiết diện gioăng và đường kính định tâm hoàn toàn khác so với chuẩn JIS. Mã 6596V-EES CLASS150 là dòng sản phẩm chủ lực phục vụ cho các nhà máy lọc dầu, giàn khoan ngoài khơi và các tổ hợp hóa chất.

Gioăng được trang bị vòng ngoài bằng thép carbon hoặc inox, giúp gioăng tự định tâm chính xác vào bên trong vành bu lông. Vòng ngoài này không chỉ hỗ trợ lắp đặt mà còn đóng vai trò như một vòng giới hạn lực nén (Compression stop), ngăn chặn việc kỹ thuật viên siết bu lông quá tay làm nát lớp vật liệu hình xoắn ốc bên trong.

VALQUA 6596V-HHH CLASS150

Ký hiệu "HHH" trong hệ thống mã hóa của Valqua đại diện cho sự thay đổi về thành phần luyện kim hoặc vật liệu cấu tạo vòng trong/vòng ngoài nhằm đối phó với các lưu chất có tính đặc thù cao. Nếu dòng EES sử dụng vật liệu tiêu chuẩn- INOX 304, dòng HHH - INOX 316 được thiết kế để chịu được các môi trường có nồng độ Clorua cao gây ăn mòn rỗ hoặc môi trường có tính axit mạnh. Sự xuất hiện của vòng trong trên các dòng gioăng cao cấp giúp ngăn chặn tình trạng rối cuộn xoắn vào bên trong lòng ống khi có dòng chảy xoáy, đồng thời bảo vệ vật liệu làm kín khỏi sự xói mòn trực tiếp của môi chất.

VALQUA 6596V-HHH CLASS 900-1500

Trong các nhà máy nhiệt điện, lò hơi hoặc mạng lưới phân phối hơi nước cao áp, áp suất có thể lên tới 60 - 100 Bar (tương ứng với chuẩn Class 900 đến Class 1500), đi kèm nhiệt độ vượt ngưỡng 500°C.

Tại điều kiện này, hầu hết các loại vật liệu thông thường đều bị phân hủy hoặc đánh bật ra khỏi mặt bích. Mã gioăng 6596V-HHH CLASS 900-1500 sở hữu cấu trúc luyện kim hạng nặng, vành đai thép không rỉ - INOX 316, chịu được lực siết bu lông khổng lồ từ các máy siết thủy lực. Nó đảm bảo an toàn tuyệt đối, ngăn ngừa các thảm họa cháy nổ công nghiệp do rò rỉ khí nén áp lực cao.

Công Nghệ Gioăng Không Amiang Và Teflon Tấm Valqua: Kỷ Nguyên Vật Liệu An Toàn

Từ cuối thế kỷ 20, nhận thức về mức độ độc hại của bụi sợi Amiang gây ung thư phổi đã khiến ngành cơ khí toàn cầu loại bỏ hoàn toàn vật liệu này. Kế thừa và phát triển từ đó, các dòng gioăng không chứa Amiang và Teflon tấm nguyên sinh của Valqua đã ra đời, mang lại hiệu suất làm kín vượt trội, thân thiện với môi trường và an toàn cho kỹ thuật viên bảo trì.

Gioăng Tấm Đệm Không Amiang

Gioăng không amiang Valqua được tổng hợp từ các sợi cơ tính cao (như sợi Aramid, sợi carbon, sợi thủy tinh), trộn lẫn với chất độn vô cơ và kết dính bằng cao su chịu nhiệt (NBR, EPDM hoặc SBR). Hỗn hợp này được cán mỏng dưới áp lực cao tạo thành các tấm gioăng phẳng, sau đó gia công đột dập thành kích thước theo yêu cầu.

VALQUA VGS02:

Đây là dòng gioăng không amiang đa dụng (General-purpose), mang lại hiệu quả kinh tế cực cao cho các dự án thương mại, chung cư hoặc nhà xưởng quy mô vừa. VGS02 thể hiện tính đàn hồi tốt, dễ dàng làm kín các mặt bích tiêu chuẩn như bích gang, bích thép carbon trong hệ thống dẫn nước sinh hoạt, nước lạnh điều hòa trung tâm hoặc đường ống khí nén áp lực thấp.

VALQUA VKS6602:

Sản phẩm này được tối ưu hóa cho môi trường có sự hiện diện của dầu mỏ, dầu bôi trơn, nhiên liệu Diesel hoặc dung môi nhẹ. Nhờ hệ chất kết dính chuyên biệt (thường là NBR - Nitrile Butadiene Rubber), VKS6602 không bị trương nở hay mủn rã khi tiếp xúc thời gian dài với hydrocarbon. Nó là linh kiện không thể thiếu trong các trạm bơm xăng dầu, hệ thống thủy lực, và các thiết bị công cụ.

VALQUA V6500 & VALQUA V6502:

Đại diện cho dòng sản phẩm hiệu năng cao. Các mã V6500 và V6502 được thiết kế với mật độ nén cực chặt, cấu trúc sợi đan xen phức tạp giúp triệt tiêu hiện tượng rão vật liệu. Sự rão là kẻ thù số một của gioăng phẳng; khi gioăng bị rão, độ dày của nó giảm đi, lực căng của bu lông biến mất, dẫn đến rò rỉ. Bằng cách sử dụng các mã cao cấp này, chu kỳ phải siết lại mặt bích được kéo dài đáng kể, giảm chi phí nhân công bảo dưỡng tối đa cho nhà máy.

Teflon Tấm

Polytetrafluoroethylene (PTFE - hay còn gọi là Teflon) là một loại polymer có liên kết carbon-fluorine cực kỳ bền vững, tạo nên tính trơ hóa học gần như tuyệt đối.

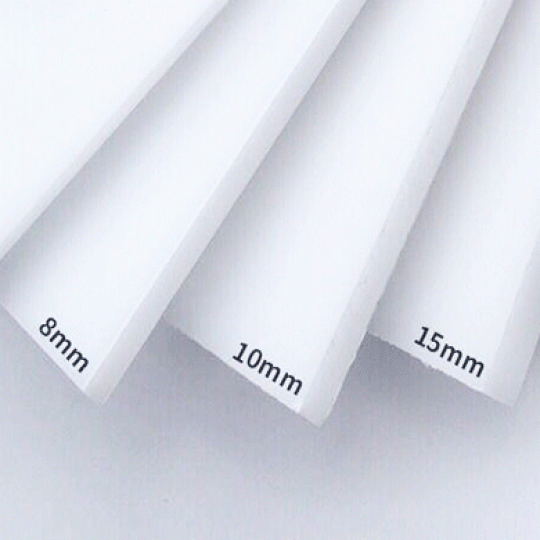

VALQUA 7000 & VALQUA V7020:

Teflon tấm của Valqua có màu trắng tinh khiết đặc trưng. Chúng miễn nhiễm với mọi loại axit đậm đặc (như H2SO4, HCl), bazơ mạnh, dung môi gốc ketone, aldehyde, và các hóa chất xử lý bề mặt công nghiệp.

Bên cạnh khả năng kháng hóa chất, mã Valqua 7000 và V7020 còn đáp ứng các tiêu chuẩn vệ sinh khắt khe. Chúng không phát sinh mùi, không nấm mốc, bề mặt trơn trượt chống bám dính, là tiêu chuẩn bắt buộc phải có trong ngành công nghiệp chế biến thực phẩm (F&B), sản xuất dược phẩm sinh học và công nghệ vi mạch bán dẫn (Semiconductor), nơi mà dù chỉ một lượng nhỏ tạp chất rò rỉ cũng có thể làm hỏng toàn bộ mẻ sản phẩm trị giá hàng tỷ đồng.

Dây Tết Chèn: Chìa Khóa Cho Khả Năng Làm Kín Động

Trái ngược với mặt bích tĩnh, các ty van và trục máy bơm liên tục thực hiện các chuyển động tịnh tiến hoặc quay tròn với tốc độ cao. Gioăng phẳng thông thường không thể sử dụng ở đây do ma sát sẽ nhanh chóng xé rách vật liệu. Giải pháp duy nhất chính là Dây Tết Chèn Valqua.

Dây tết chèn là các dải sợi (sợi carbon, sợi aramid, sợi PTFE) được bện chéo phức tạp thành hình tiết diện vuông, sau đó được nhúng tẩm các chất bôi trơn chuyên dụng (nhũ tương PTFE, dầu khoáng, graphite). Chúng được nhồi vào hộp chèn và nén lại bằng bích ép.

Hiệu suất vượt trội của các dòng Dây Tết Chèn Valqua:

VALQUA 7262:

Được cấu tạo từ các sợi tổng hợp mềm mại, dòng 7262 mang lại khả năng định hình tuyệt vời. Nó dễ dàng được uốn cong quanh các ty van nhỏ và vừa. Sự phân bổ lực nén đều đặn của dòng dây này giúp hạn chế tối đa ma sát lên trục van, bảo vệ bề mặt kim loại không bị xước rãnh trong quá trình đóng mở van thường xuyên. Ứng dụng phổ biến trong hệ thống nước, dung dịch bùn loãng và hơi nước áp thấp.

VALQUA 7201 & VALQUA 8201:

Đây là các dòng dây tết chèn chuyên dụng cho môi trường khắc nghiệt. Tùy thuộc vào thành phần bện (như sợi Aramid siêu bền bỉ chống cắt đứt, hoặc sợi Carbon chịu nhiệt siêu cao), mã 7201 và 8201 được sản xuất ra để lắp với bơm ly tâm tốc độ cao, bơm cấp nước lò hơi, hoặc van tuần hoàn trong nhà máy điện.

Khả năng tản nhiệt cực nhanh của các sợi bện cao cấp giúp hệ thống hộp số không bị quá nhiệt gây cháy xém dây tết chèn. Hơn nữa, kết cấu bện chặt chẽ ngăn chặn các hạt sạn, hạt rắn len lỏi vào bên trong, chống kẹt trục và kéo dài tuổi thọ cụm phớt làm kín một cách đáng kinh ngạc.

Quy Trình Thi Công Lắp Đặt Tiêu Chuẩn Cho Gioăng & Phụ Kiện

Hơn 60% các sự cố rò rỉ đường ống công nghiệp không xuất phát từ chất lượng gioăng mà đến từ thao tác lắp đặt sai kỹ thuật. Dưới đây là các bước quy chuẩn không thể bỏ qua:

Làm sạch bề mặt: Bề mặt bích phải hoàn toàn nhẵn bóng, không rỉ sét, không dính cặn bẩn hay tàn dư của lớp gioăng cũ. Bất kỳ hạt sạn nào nằm lại đều sẽ tạo ra rãnh hở li ti khi nén.

Kiểm tra độ đồng tâm: Ống nối phải được căn chỉnh thẳng hàng. Việc cố gắng dùng sức siết bu lông để kéo hai mặt bích lệch tâm lại gần nhau sẽ tạo ra ứng suất cắt khổng lồ, làm biến dạng hoặc xé rách lớp Teflon (V7020) hoặc bóp méo vòng xoắn của gioăng kim loại.

Nguyên tắc siết chéo: Bu lông phải được siết theo hình ngôi sao (đối xứng qua tâm). Không bao giờ siết chặt hoàn toàn một con rồi mới chuyển sang con tiếp theo. Phải chia lực thành nhiều bước (30%, 60%, 100%) bằng cờ lê lực để đảm bảo lực ép phân bố đồng đều lên toàn bộ tiết diện gioăng đệm.

Lắp đặt dây tết chèn: Không quấn dây tết chèn thành hình xoắn ốc liên tục. Dây phải được cắt thành từng vòng đơn sắc nét ôm khít quanh trục. Khi nhồi các vòng vào hộp, vết cắt của các vòng phải đặt so le nhau góc 90 độ để khóa chặt đường đi của lưu chất.
