LỌC Y

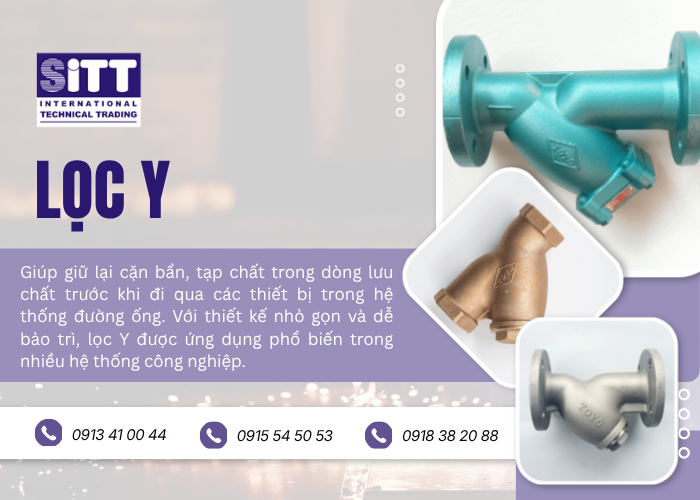

Quản Trị Rủi Ro Cơ Học Hệ Thống Đường Ống Bằng Thiết Bị LỌC Y

Trong các tổ hợp công nghiệp nặng, nhà máy điện, hệ thống HVAC hoặc dây chuyền chế biến hóa chất, mạng lưới đường ống đóng vai trò là hệ thống dẫn truyền vật chất và năng lượng, bảo đảm toàn bộ công trình vận hành ổn định và liên tục. Tuy nhiên, tính toàn vẹn của hệ tuần hoàn này luôn bị đe dọa thường trực bởi các tạp chất vật lý. Đó có thể là vảy hàn, xỉ kim loại sót lại từ quá trình thi công bích, rỉ sét bong tróc do đường ống bị lão hóa, hay các khoáng chất canxi cacbonat kết tủa trong hệ thống nước cứng.

Khi các vi hạt rắn này di chuyển tự do với vận tốc dòng chảy lớn, chúng trở thành những viên đạn cơ học. Nếu lọt vào buồng của máy bơm ly tâm, chúng sẽ mài mòn cánh guồng. Nếu kẹt vào trục của các van điều khiển tuyến tính hay bẫy hơi, chúng sẽ gây rò rỉ áp suất hoặc làm kẹt cứng cơ cấu truyền động. Để triệt tiêu rủi ro tàn phá này từ trong trứng nước, giới kỹ sư đường ống bắt buộc phải thiết lập các lá chắn vật lý định hướng dòng chảy.

Trong đó, việc ứng dụng thiết bị LỌC Y chất lượng cao từ các nhà sản xuất hàng đầu thế giới đã trở thành một tiêu chuẩn M&E không thể thay thế. Bài viết kỹ thuật chuyên sâu này sẽ phân tích chi tiết từng góc độ từ khí động học, luyện kim cho đến quy trình bảo dưỡng của dải sản phẩm Lọc Y Toyo, giúp các nhà thầu có cái nhìn minh bạch nhất trước khi phê duyệt vật tư.

Đánh Giá Đặc Tính Luyện Kim Và Thông Số Chịu Lực Trên Dải Sản Phẩm Lọc Y Toyo

Việc lựa chọn không đúng vật liệu chế tạo van có thể gây ra rủi ro nghiêm trọng cho an toàn lao động và dẫn đến thiệt hại tài chính. Tính chất hóa học của lưu chất (độ pH, sự hiện diện của ion Clorua), dải nhiệt độ vận hành và áp suất thiết kế là ba biến số định đoạt loại vật liệu nào sẽ được sử dụng.

Dựa trên năng lực cung ứng của hệ thống ITT, dải sản phẩm Lọc Y Toyo được phân mảnh thành ba nhóm vật liệu cao cấp, đáp ứng các tiêu chuẩn khắt khe nhất của Nhật Bản (JIS) và Hoa Kỳ (ASME/ANSI).

Phân Khúc Hợp Kim Đồng Thau Dành Cho Hệ Thống CLASS 150: Model TOYO 380A

Đồng thau là một hợp kim chủ yếu của đồng và thiếc/kẽm, nổi tiếng với khả năng kháng khuẩn tự nhiên và chống rỉ sét tuyệt vời. Trong các hệ thống cung cấp nước sinh hoạt, nước uống cho các tòa nhà thương mại, hoặc mạng lưới nước lạnh Chiller của hệ thống HVAC, đồng là vật liệu được ưu tiên hàng đầu.

Nếu sử dụng thép carbon thông thường cho hệ thống nước sạch, môi trường oxy hóa sẽ nhanh chóng tạo ra các hợp chất oxit sắt (rỉ đỏ), làm thay đổi màu sắc và mùi vị của nước. Ngược lại, model Lọc Y Toyo 380A được đúc nguyên khối từ hợp kim đồng chất lượng cao, giúp loại trừ hoàn toàn nguy cơ ô nhiễm nguồn nước thứ cấp.

• Tiêu chuẩn cơ học: Về mặt thông số, mã 380A tuân thủ nghiêm ngặt chuẩn áp suất CLASS 150. Đây là hệ tiêu chuẩn được quy định bởi ASME (Hiệp hội Kỹ sư Cơ khí Hoa Kỳ) và ANSI, đòi hỏi thiết bị phải duy trì độ bền kéo và không bị biến dạng dẻo dưới sự dao động liên tục của nhiệt độ và áp lực nén nội tại.
• Chống thoát kẽm: Công nghệ luyện kim của TOYO trên mã 380A còn giúp thiết bị chống lại hiện tượng thoát kẽm một phản ứng ăn mòn đặc thù nơi kẽm bị rửa trôi khỏi hợp kim, để lại một cấu trúc đồng xốp, giòn và dễ vỡ. Sự ổn định này giúp thiết bị vận hành hàng thập kỷ mà không suy giảm tính toàn vẹn cơ học.

Phân Khúc Gang Đúc Tiêu Chuẩn JIS 10K: Sức Mạnh Chống Rung Của TOYO 450E Và TOYO 450AF

Khi quy mô dự án được mở rộng ra các đường ống cỡ lớn (từ DN50 đến DN300 hoặc lớn hơn) tại các trạm bơm cấp nước thành phố, hệ thống phòng cháy chữa cháy, hoặc mạng lưới nước làm mát tuần hoàn của nhà máy nhiệt điện, việc sử dụng van bằng đồng đúc nguyên khối không còn phù hợp về mặt chi phí. Lúc này, gang đúc là sự thay thế hoàn hảo về mặt kinh tế lẫn kỹ thuật.

Gang chứa một tỷ lệ carbon cao dưới dạng các lớp tinh thể graphit. Chính cấu trúc vi mô này mang lại cho gang một đặc tính cơ học vô giá: Khả năng giảm chấn. Trong các đường ống công nghiệp, sự đóng mở đột ngột của các cụm van công suất lớn thường tạo ra hiện tượng búa nước những luồng sóng xung kích lan truyền dọc theo hệ thống với vận tốc âm thanh.

• Hấp thụ xung lực: Khi sóng xung kích đập vào một thiết bị LỌC Y bằng gang, mạng tinh thể graphit bên trong kim loại sẽ hấp thụ và phân tán lực tác động, bảo vệ các mối nối mặt bích không bị nứt xé.
• Thông số kỹ thuật: TOYO mang đến hai tùy chọn chiến lược là Lọc Y Toyo 450E và 450AF. Cả hai model này đều được chế tạo tuân theo tiêu chuẩn JIS 10K (Japanese Industrial Standards). Chuẩn JIS 10K quy định sức chịu đựng áp lực làm việc định mức tĩnh rơi vào khoảng 10 kgf/cm² (hay 1 MPa) ở điều kiện nhiệt độ tiêu chuẩn.
• Bảo vệ bề mặt: Do gang dễ bị rỉ sét khi tiếp xúc với độ ẩm công nghiệp, các model 450E và 450AF luôn được nhà máy TOYO bao phủ bởi một lớp sơn tĩnh điện Epoxy gốc nhựa. Lớp màng chắn polyme này cách ly hoàn toàn bề mặt gang khỏi sự tấn công của hơi nước mặn và khí oxy hóa, duy trì tuổi thọ thiết bị trong các môi trường hầm bơm khắc nghiệt.

Phân Khúc Thép Không Gỉ (Inox) Tiêu Chuẩn JIS 10K: Siêu Kháng Hóa Chất Với TOYO 807J Và TOYO 809J

Nếu môi trường làm việc chứa axit loãng, dung dịch xút (NaOH), nước muối hoặc yêu cầu mức độ vô trùng cao như trong sản xuất dược phẩm và thực phẩm, các vật liệu như đồng và gang sẽ nhanh chóng bị phá hủy hoặc không phù hợp. Các hóa chất gây ăn mòn rỗ, có thể làm suy yếu cấu trúc van chỉ trong vài tuần. Trong những điều kiện này, thép không gỉ (Inox) là lựa chọn phù hợp nhất để đảm bảo độ bền và an toàn vận hành.

Thép không gỉ là hợp kim của sắt chứa ít nhất 10.5% Crom. Khi tiếp xúc với môi trường, Crom lập tức phản ứng với oxy để tạo ra một lớp màng thụ động Chromium Oxide (Cr2O3) mỏng cỡ nanomet. Lớp màng này vô hình, tự phục hồi khi bị xước và hoàn toàn trơ với phần lớn các hóa chất công nghiệp.

• Triệt tiêu ăn mòn điện hóa: Một ưu điểm mang tính kỹ thuật sâu sắc của các model Lọc Y Toyo 807J và 809J (đều chuẩn mặt bích JIS 10K) là tính đồng bộ vật liệu tuyệt đối. Cụ thể, vỏ van bên ngoài, buồng chứa và lõi lưới dập lỗ bên trong đều được chế tác từ cùng một mác Inox. Điều này loại trừ 100% rủi ro xảy ra phản ứng ăn mòn điện hóa một hiện tượng nguy hiểm thường xảy ra khi hai kim loại có điện thế khác nhau (ví dụ vỏ gang, lưới inox) cùng được ngâm trong một dung dịch điện ly, khiến kim loại yếu hơn bị phân hủy nhanh chóng.
• Tiêu chuẩn vi sinh: Bề mặt đúc của model 807J và 809J có độ láng mịn (độ nhám bề mặt Ra thấp), không chứa các lỗ xốp li ti như gang. Nhờ đó, cặn sinh học hay vi khuẩn không có chỗ trú ngụ, cho phép hệ thống dễ dàng được làm sạch bằng các dung dịch CIP mà không cần tháo rời tuyến ống.

Khí Động Học Của Lõi Lưới Trong Hệ Thống Phân Tách

Dù vỏ van làm bằng hợp kim cao cấp đến đâu, yếu tố quyết định năng lực vận hành của toàn bộ thiết bị LỌC Y lại nằm ở cấu trúc của màng lưới thép bên trong. Nếu tỷ lệ lưới không phù hợp, hệ thống có thể không đạt được hiệu suất vận hành như mong muốn.

Trong thiết kế cơ học chất lưu, hai thông số sống còn của lưới lọc là Kích thước mắt lưới và Tỷ lệ diện tích mở.

• Tỷ lệ diện tích mở: Để đảm bảo dòng chảy đi qua không bị thắt cổ chai, tổng diện tích tất cả các lỗ trống trên lõi lưới của một bộ Lọc Y Toyo luôn được thiết kế lớn gấp 2.5 đến 4 lần diện tích mặt cắt ngang của đường ống. Nhờ tỷ lệ OAR vượt trội này, hệ số lưu lượng (Cv hoặc Kv) của thiết bị luôn được giữ ở mức cao nhất, giảm thiểu tối đa tổn thất năng lượng do ma sát.
• Thiết kế đục lỗ và đan chéo: Lõi lưới của TOYO thường được chế tạo dạng tấm inox đục lỗ để tạo độ cứng vững chịu áp lực vỡ, bên trong có thể lót thêm một lớp lưới đan mịn nếu hệ thống yêu cầu lọc các hạt siêu nhỏ (như bảo vệ bẫy hơi). Việc lựa chọn kích thước lỗ phải tuân thủ nguyên tắc: Đủ nhỏ để chặn rác có hại, nhưng đủ lớn để không bị bùn đất siêu mịn (loại không gây hại cho bơm) bám dính làm tắc nghẽn quá nhanh.

Quy Trình Thi Công M&E Chuẩn Mực: Tránh Sai Lầm Giết Chết Hệ Thống

Vật tư chất lượng cần đi kèm với việc lắp đặt đúng kỹ thuật. Với thiết bị chặn rác hình chữ Y, hướng lắp đặt ảnh hưởng trực tiếp đến khả năng lọc và giữ cặn trong đường ống. Do đó, cần lắp đặt đúng chiều và đúng yêu cầu kỹ thuật để thiết bị hoạt động hiệu quả.

Đồng bộ Vectơ Dòng Chảy: Trên thân mọi sản phẩm Lọc Y Toyo xuất xưởng đều được đúc nổi một hình mũi tên. Nguyên tắc bất di bất dịch trong M&E là mũi tên này phải song song và cùng chiều với vectơ di chuyển của lưu chất bên trong. Nếu kỹ thuật viên hàn bích ngược chiều mũi tên, dòng chất lỏng sẽ đâm vào mặt ngoài của lõi lưới. Khi đó, rác sẽ bị ép chặt vào khoảng hở hẹp giữa lưới và thân van, không có không gian để chứa cặn, và khi áp lực tăng lên, lưới sẽ bị bóp méo hoặc xé rách ngay lập tức.

Quy tắc lắp trên tuyến ống ngang: Khi thi công trên mặt phẳng nằm ngang, phần bầu chứa lưới nghiêng bắt buộc phải hướng chúi xuống mặt đất. Lực hút của trái đất sẽ làm nhiệm vụ kéo các hạt rắn rớt xuống đáy bầu, giữ cho phần trung tâm của lưới được thông suốt.

Trên tuyến ống đứng: Đây là lỗi M&E kinh điển nhất. Khi lắp đặt thiết bị LỌC Y trên trục ống thẳng đứng, hệ thống chỉ được phép vận hành nếu dòng chảy đi theo hướng từ TRÊN XUỐNG DƯỚI. Lúc này bầu lưới cũng phải hướng chếch xuống. TUYỆT ĐỐI KHÔNG lắp đặt thiết bị trên đường ống có dòng chảy đẩy từ dưới lên trên. Lý do thuộc về cơ học cơ bản: Nếu dòng chảy đẩy từ dưới lên, trọng lực sẽ giữ rác trong bầu khi bơm đang chạy. Nhưng ngay khoảnh khắc máy bơm ngừng hoạt động, dòng chảy mất lực đẩy, toàn bộ rác trong bầu sẽ tuột khỏi lưới và rơi thẳng đứng trở lại đường ống bên dưới, phá hủy van 1 chiều hoặc rơi ngược vào buồng xả của máy bơm.

Chiến Lược Giám Sát Chênh Áp Và Tối Ưu Hóa Quy Trình Xả Cặn

Hệ thống lưới cản rác có giới hạn vận hành rõ ràng. Khi lượng chất thải tích tụ đến mức che kín bề mặt lưới, thiết bị sẽ mất khả năng lọc. Dấu hiệu nhận biết là độ chênh lệch áp suất giữa đồng hồ áp đầu vào và đầu ra tăng lên bất thường, phản ánh sự cản trở dòng chảy do lưới bị bít kín.

Theo khuyến cáo của các kỹ sư chuyên ngành, khi ΔP vượt qua ngưỡng thiết kế an toàn, việc vệ sinh phải được tiến hành ngay lập tức. Các dòng Lọc Y Toyo luôn được nhà sản xuất tích hợp sẵn một nút bịt xả cặn bằng ren ở điểm thấp nhất của bầu chứa.

Quy trình bảo dưỡng tiêu chuẩn diễn ra khá đơn giản: Nhân viên bảo trì ngắt bơm, cô lập dòng chảy bằng các van cổng hai đầu, xả áp suất dư, sau đó dùng cờ lê mở nút bịt và rút nguyên cụm lõi lưới ra ngoài. Sau khi dùng vòi nước cao áp xịt rửa sạch các tạp chất bám dính, lõi lưới được lắp trở lại và siết chặt nắp ren, hệ thống sẵn sàng vận hành tiếp.

Tuy nhiên, đối với các dây chuyền sản xuất liên tục 24/7 (như nhà máy điện hoặc lọc dầu) yêu cầu Zero Downtime, việc ngắt dòng chảy để vệ sinh là không thể thực hiện trong điều kiện vận hành thực tế. Để giải quyết bài toán này, các nhà thầu sẽ nâng cấp hệ thống bằng cách tháo bỏ nút bịt ren mặc định, và lắp vào đó một van bi xả đáy. Khi nhận thấy chênh áp tăng cao qua màn hình SCADA, người vận hành chỉ việc đi tới và mở van bi xả đáy này. Ngay lập tức, áp lực khổng lồ từ dòng chảy chính của đường ống sẽ tự động thổi bay mọi cặn bẩn, xỉ kim loại nằm dưới đáy bầu ra ngoài môi trường thông qua đường ống xả phụ. Chỉ mất khoảng 5 giây thao tác, lưới lọc lại sạch sẽ hoàn toàn mà không cần tháo dỡ thiết bị hay ngắt hệ thống bơm chính.
