Van 1 Chiều Inox KITZ, TOYO – Cơ Chế Và Thông Số Lựa Chọn
Van 1 chiều inox là thiết bị cơ khí chuyên dụng thực hiện nhiệm vụ bảo vệ an toàn cho hệ thống đường ống công nghiệp. Thiết bị này vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của lưu chất. Khi hệ thống bơm đẩy lưu chất đi, áp lực sẽ mở cụm đĩa van. Khi ngưng bơm, đĩa van lập tức đóng lại, chặn đứng dòng lưu chất chảy ngược. Chức năng này bảo vệ trực tiếp cánh bơm, ngăn ngừa tình trạng cạn nước trong bình chứa và giảm thiểu tối đa hiện tượng va đập thủy lực gây nứt vỡ đường ống.
Bài viết cung cấp góc nhìn kỹ thuật cụ thể, giúp các kỹ sư và bộ phận vật tư nắm bắt chính xác thông số để đưa ra quyết định lựa chọn.
Phân tích vật liệu chế tạo: Inox 304 và Inox 316
Khả năng chống ăn mòn của van 1 chiều phụ thuộc trực tiếp vào mác thép không gỉ được đúc thành thân van. Tại ITT, các sản phẩm KITZ, TOYO chủ yếu sử dụng 2 loại vật liệu tiêu chuẩn sau:
- Inox 304 (Ký hiệu đúc: SCS13A / CF8): Chứa tỷ lệ 18% Crom và 8% Niken. Vật liệu này chống oxy hóa tốt, đáp ứng hiệu quả cho các môi trường: nước sạch, nước thải sinh hoạt, khí nén, xăng dầu và hơi nóng. Đây là cấu hình mặc định cho hầu hết các hệ thống công nghiệp cơ bản.
- Inox 316 (Ký hiệu đúc: SCS14A / CF8M): Được bổ sung thêm 2-3% Molybdenum để tăng cường khả năng chống ăn mòn rỗ. Mác thép này chuyên dụng cho các môi trường khắc nghiệt chứa ion Clorua như: nước biển, hóa chất, dung môi công nghiệp và dây chuyền sản xuất thực phẩm.
Đánh giá chi tiết cơ chế vận hành các dòng van 1 chiều inox
Cấu tạo cơ khí bên trong buồng van quyết định mức độ tổn thất áp suất của dòng chảy và vị trí lắp đặt thực tế trên công trường. Dưới đây là phân tích chi tiết về 2 dòng cơ chế phổ biến nhất cùng các mã sản phẩm tương ứng.
Dòng van 1 chiều lá lật inox
Cơ chế Swing Check vận hành bằng một đĩa van gắn trên trục bản lề. Khi dòng lưu chất đi qua, áp lực đẩy đĩa van lật lên để mở toàn bộ tiết diện ống. Khi ngưng cấp, trọng lượng đĩa van và áp lực ngược của lưu chất sẽ tự động ép đĩa van quay về bệ đỡ, đóng kín hệ thống.
- Đặc điểm kỹ thuật: Khi mở, thiết kế lá lật giải phóng gần như toàn bộ tiết diện ống, giúp giảm tối đa sự tụt áp (tổn thất áp suất) của hệ thống, duy trì áp lực tĩnh ổn định. Dòng van này có thể thi công linh hoạt trên cả đường ống ngang và ống đứng (yêu cầu dòng chảy từ dưới lên).
- Sản phẩm tiêu biểu - Model KITZ UO: Được đúc từ vật liệu Inox 304 (SCS13A) nguyên khối. Điểm kỹ thuật quan trọng là KITZ UO sử dụng kiểu kết nối ren. Kích thước thiết kế nhỏ gọn từ size 15A đến 80A.

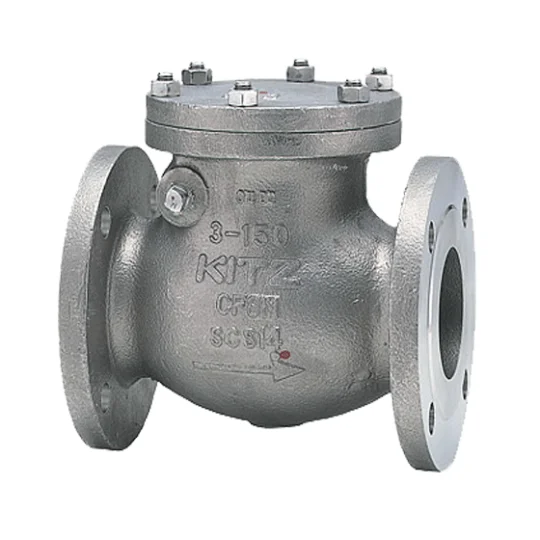

Van 1 chiều lá lật inox KITZ 10UOA
Cơ chế Swing Check vận hành bằng một đĩa van gắn trên trục bản lề. Khi dòng lưu chất đi qua, áp lực đẩy đĩa van lật lên để mở toàn bộ tiết diện ống. Khi ngưng cấp, trọng lượng đĩa van và áp lực ngược của lưu chất sẽ tự động ép đĩa van quay về bệ đỡ, đóng kín hệ thống.
- Đặc điểm kỹ thuật: Khi mở, thiết kế lá lật giải phóng gần như toàn bộ tiết diện ống, giúp giảm tối đa sự tụt áp (tổn thất áp suất) của hệ thống, duy trì áp lực tĩnh ổn định. Dòng van này có thể thi công linh hoạt trên cả đường ống ngang và ống đứng (yêu cầu dòng chảy từ dưới lên).
- Thông số model KITZ 10UOA: Được đúc từ vật liệu Inox 304 (SCS13A) nguyên khối. Điểm kỹ thuật quan trọng là KITZ 10UOA sử dụng kiểu kết nối mặt bích tiêu chuẩn JIS 10K. Chuẩn mặt bích giúp van liên kết cực kỳ chắc chắn, chịu được lực kéo, lực nén và rung chấn mạnh trong các hệ thống đường ống công nghiệp.
Tiêu chuẩn kết nối thi công trên đường ống công nghiệp
Sự đồng bộ về chuẩn kết nối là yếu tố kỹ thuật quyết định khả năng lắp ráp của thiết bị. Danh mục van 1 chiều inox tại ITT được phân loại theo hai định dạng kết nối cơ bản:
Hệ thống kết nối ren: Thường áp dụng cho các đường ống nhỏ từ DN15 (1/2") đến DN50 (2") sử dụng chuẩn ren côn thông dụng. Tuy nhiên, kiểu kết nối này không được khuyến cáo cho các hệ thống có áp suất và độ rung lắc quá mạnh.
Hệ thống kết nối mặt bích: Áp dụng cho các size van từ DN50 trở lên hoặc đường ống chịu áp lực cao. Sản phẩm KITZ 10UOA được đúc liền mặt bích trên thân van. Để lắp đặt, cần đo chính xác đường kính tâm lỗ bu lông (PCD) để chọn đúng tiêu chuẩn:
- Chuẩn JIS (Nhật Bản): JIS 10K, JIS 20K.
- Chuẩn ASME/ANSI (Mỹ): Class 150, Class 300.
Kết nối bích tạo ra liên kết ngàm kiên cố, khả năng chịu lực xé và áp lực tĩnh vượt trội so với lắp ren.
