Van Bướm Nhôm KITZ: Thông Số, Phân Loại Và Hướng Dẫn Lựa Chọn
Van bướm nhôm KITZ là dòng van công nghiệp được thiết kế đặc biệt với thân van làm từ hợp kim nhôm. Điểm khác biệt cơ bản của dòng sản phẩm này so với van bướm gang hoặc thép là trọng lượng nhẹ, khả năng chống ăn mòn bề mặt tốt và hạn chế hiện tượng đọng sương khi làm việc trong các hệ thống nhiệt độ thấp.
Trong danh mục này, Công ty TNHH Thương Mại Kỹ Thuật Quốc Tế (ITT) đang phân phối 4 mã sản phẩm van bướm nhôm chính hãng KITZ. Bài viết sẽ phân tích chi tiết đặc tính kỹ thuật, cách phân loại theo tiêu chuẩn và bộ truyền động để các kỹ sư, nhân sự mua hàng có cơ sở lựa chọn chính xác.
Nguyên Lý Hoạt Động Và Cấu Tạo Cốt Lõi
Trước khi đi vào từng mã sản phẩm, cần làm rõ cơ chế vận hành cơ học của van bướm để đảm bảo quá trình lắp đặt và điều khiển hệ thống diễn ra an toàn.
Van bướm điều tiết lưu lượng dòng chảy thông qua một đĩa van gắn cố định trên trục. Trạng thái của van thay đổi dựa vào góc xoay của đĩa van so với hướng dòng chảy:
- Trạng thái đóng hoàn toàn (0 độ): Đĩa van nằm vuông góc với đường ống, chặn kín toàn bộ tiết diện dòng chảy. Gioăng làm kín ôm sát đĩa van, đảm bảo không rò rỉ lưu chất.
- Trạng thái điều tiết lưu lượng (1° – 89°): Đĩa van xoay hé mở, cho phép chất lỏng đi qua với lưu lượng tăng dần theo tỷ lệ thuận với góc mở.
- Trạng thái mở hoàn toàn (90 độ): Đĩa van nằm song song với hướng dòng chảy. Lúc này, lực cản dòng chảy là thấp nhất, lưu lượng lưu chất đạt mức tối đa.
Cấu tạo cơ bản của van bướm nhôm KITZ bao gồm: Thân van (nhôm đúc áp lực), Đĩa van (thường là Inox SUS304/SUS316 chống gỉ), Trục van (Inox), Gioăng làm kín (EPDM hoặc NBR) và Bộ phận truyền động (Tay gạt hoặc Tay quay).
Phân Tích Chi Tiết 4 Mã Van Bướm Nhôm KITZ Tại ITT
Để thuận tiện cho việc thiết kế và thay thế vật tư, danh mục van bướm nhôm KITZ được phân chia rõ ràng dựa trên Tiêu chuẩn kết nối mặt bích và Phương thức vận hành.
Nhóm Van Bướm Nhôm Theo Tiêu Chuẩn Áp Suất
Chuẩn kết nối bích quyết định trực tiếp đến khả năng lắp đặt khớp với đường ống hiện hữu và khả năng chịu áp lực của hệ thống. KITZ cung cấp hai tiêu chuẩn phổ biến nhất cho thị trường Châu Á và Châu Âu.

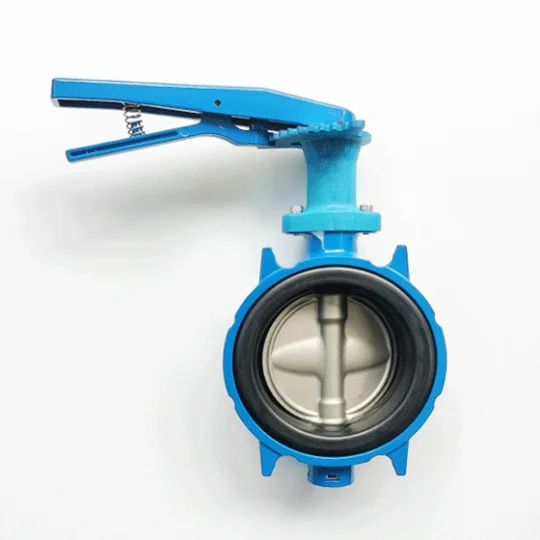

1. Nhóm Tiêu Chuẩn Châu Âu: PN10
Van bướm nhôm chuẩn PN10 được thiết kế để chịu được áp suất làm việc tối đa là 10 bar. Cấp áp suất này phù hợp với đa số các hệ thống cấp thoát nước sinh hoạt, hệ thống làm mát và phòng cháy chữa cháy cơ bản. Các lỗ bu lông trên thân van được gia công theo đúng kích thước mặt bích PN10 (EN 1092).

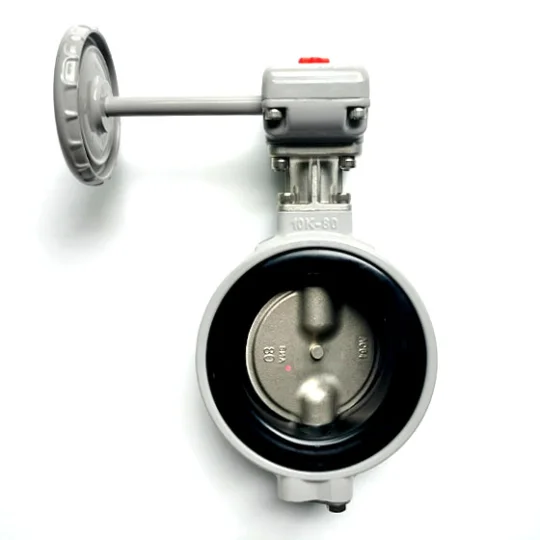

2. Nhóm Tiêu Chuẩn Nhật Bản: JIS 10K
Đây là tiêu chuẩn mặt bích công nghiệp đặc trưng của Nhật Bản (Japanese Industrial Standards). Van bướm JIS 10K đáp ứng áp suất làm việc tĩnh khoảng 10 kgf/cm². Tại Việt Nam, chuẩn JIS 10K rất phổ biến trong các nhà máy sản xuất, khu công nghiệp có vốn đầu tư hoặc sử dụng dây chuyền công nghệ của Nhật, Hàn Quốc, Đài Loan.
Phân Loại Theo Bộ Truyền Động
Ký hiệu mã sản phẩm của KITZ chỉ ra rất rõ cơ cấu điều khiển cơ học của van. Danh mục này cung cấp 2 tuỳ chọn đóng/mở thủ công cơ bản.

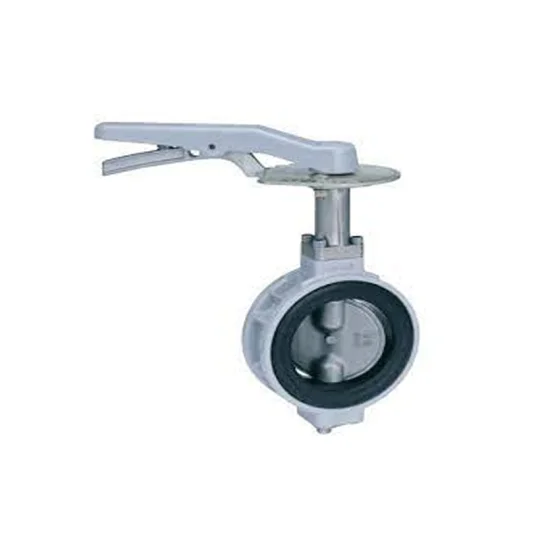

1. Dòng Van Vận Hành Bằng Tay Gạt
Đặc điểm nhận diện là mã sản phẩm không có tiền tố G. Bộ truyền động tay gạt cho phép đóng mở van nhanh chóng chỉ bằng một thao tác kéo gạt 90 độ. Dưới tay gạt có đĩa răng cưa giúp cố định góc mở tại các vị trí nhất định, hỗ trợ việc điều tiết lưu lượng.
Mã sản phẩm tiêu biểu:
Ưu điểm: Thao tác đóng mở nhanh, cấu tạo đơn giản, giá thành thấp, trọng lượng tổng thể của van rất nhẹ.
Hạn chế: Cần dùng lực cơ bắp nhiều khi thao tác với các van có kích thước lớn. Đóng mở quá nhanh có thể gây ra hiện tượng búa nước trong đường ống có áp lực cao.

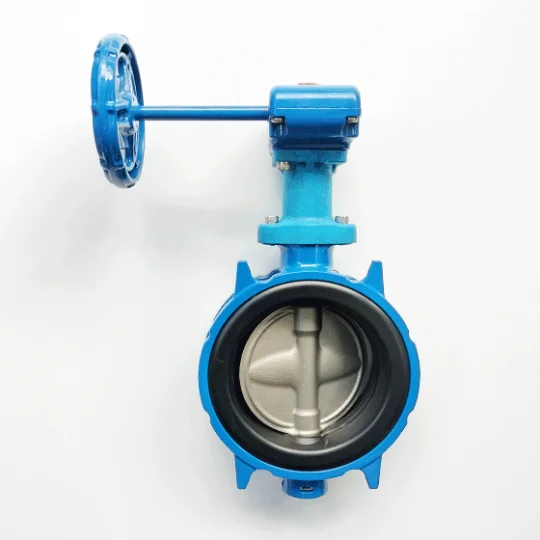

2. Dòng Van Vận Hành Bằng Tay Quay Vô Lăng
Đặc điểm nhận diện là có tiền tố G đứng đầu mã sản phẩm. Cơ cấu này sử dụng một hộp số giảm tốc gắn trên trục van, truyền động thông qua một vô lăng tròn.
Mã sản phẩm tiêu biểu:
Ưu điểm: Hộp số giảm tốc giúp người vận hành đóng/mở van rất nhẹ nhàng, không tốn sức, kể cả với những van kích thước lớn (DN200 trở lên). Quá trình xoay vô lăng diễn ra từ từ, đĩa van khép chậm giúp ngăn chặn triệt để hiện tượng sốc áp (búa nước) gây vỡ đường ống.
Hạn chế: Tốc độ đóng mở chậm hơn so với tay gạt. Kích thước phần đầu hộp số lớn hơn, đòi hỏi không gian thao tác rộng hơn một chút.
Đặc Tính Kỹ Thuật Vượt Trội Của Thân Van Nhôm
Khi chọn mua van bướm KITZ, việc sử dụng thân van hợp kim nhôm đúc áp lực mang lại những ưu điểm cơ học thực tế cho dự án:
Trọng lượng siêu nhẹ: Khối lượng của van bướm nhôm chỉ bằng khoảng 1/3 so với van gang có cùng kích thước. Trọng lượng nhẹ giúp quá trình vận chuyển, nâng hạ và lắp đặt trên các đường ống trên cao (như hệ thống HVAC trên trần nhà xưởng) trở nên dễ dàng. Kỹ sư thi công không cần các thiết bị tời nạng phức tạp, giảm thiểu áp lực chịu tải cho hệ thống giá đỡ ống.
Khả năng chống đọng sương: Thân nhôm có đặc tính truyền nhiệt nhanh. Trong các hệ thống nước lạnh, van bướm nhôm kết hợp với cổ van dài giúp tách biệt khu vực có nhiệt độ thấp với bộ phận truyền động bên ngoài. Điều này ngăn chặn tình trạng đọng sương, nhỏ giọt nước ra sàn nhà, bảo vệ bề mặt van và hệ thống cách nhiệt xung quanh.
Kháng ăn mòn bề mặt: Nhôm tự nhiên hình thành lớp màng oxit mỏng, cộng thêm công nghệ sơn phủ của KITZ giúp van chịu được môi trường độ ẩm cao mà không bị gỉ sét bong tróc như van gang đen thông thường.
