Tổng Hợp Các Dòng Van Bi Inox KITZ: Phân Loại Kỹ Thuật Và Hướng Dẫn Lựa Chọn
Van bi inox là thiết bị công nghiệp cơ bản được sử dụng để kiểm soát và điều tiết dòng chảy lưu chất trong hệ thống đường ống. Tại thị trường Việt Nam, KITZ (Nhật Bản) là một trong những thương hiệu cung cấp van bi inox đa dạng, đáp ứng nhiều tiêu chuẩn kỹ thuật
Bài viết dưới đây sẽ tập trung phân tích cấu tạo, phương thức vận hành và phân loại chi tiết các dòng van bi inox KITZ đang được phân phối chính hãng bởi công ty ITT, giúp các kỹ sư và đơn vị thu mua dễ dàng tra cứu thông số, từ đó lựa chọn đúng thiết bị cho dự án.
Đặc Điểm Kỹ Thuật Trọng Tâm Của Van Bi Inox
Van bi hoạt động dựa trên một nguyên lý cơ học đơn giản nhưng mang lại hiệu quả đóng cắt lưu lượng chính xác. Bên trong thân van có một viên bi rỗng, có đục lỗ xuyên tâm. Thiết bị vận hành thông qua hành trình đóng mở bằng cách xoay góc 90 độ. Khi lỗ của viên bi nằm song song với hướng dòng chảy, van mở hoàn toàn. Ngược lại, khi lỗ viên bi xoay vuông góc, van đóng hoàn toàn.
Việc sử dụng vật liệu thép không gỉ mang lại cho thiết bị những đặc tính kỹ thuật vượt trội so với các loại van bằng gang hay đồng:
- Khả năng chống ăn mòn hóa học: Vật liệu Inox chịu được sự tác động của nhiều loại môi chất phức tạp như axit, bazo, hóa chất công nghiệp, nước muối hoặc các lưu chất có tính ăn mòn cao.
- Khả năng chịu nhiệt độ và áp suất: Cấu trúc kim loại vững chắc giúp van bi inox hoạt động ổn định trong các hệ thống yêu cầu áp lực cao và dải nhiệt độ rộng.
- Đảm bảo tiêu chuẩn vệ sinh: Bề mặt inox hạn chế bám bẩn, dễ vệ sinh, đáp ứng các tiêu chuẩn khắt khe trong hệ thống đường ống của ngành thực phẩm, đồ uống và dược phẩm.
Phân Loại Các Dòng Van Bi Inox KITZ Theo Tiêu Chuẩn Áp Lực
Để dễ dàng thiết kế và lắp đặt vào hệ thống đường ống hiện hữu, nhà sản xuất KITZ phân chia các sản phẩm van bi inox dựa trên tiêu chuẩn áp suất danh định (Pressure Class hoặc JIS). Dưới đây là phân tích chi tiết các mã sản phẩm hiện có trong danh mục của ITT.
Dòng Van Bi Inox Tiêu Chuẩn JIS 10K
JIS (Japanese Industrial Standards) là bộ tiêu chuẩn công nghiệp của Nhật Bản, được sử dụng rộng rãi tại các nhà máy có nguồn gốc đầu tư từ Châu Á. Tiêu chuẩn JIS 10K chỉ định van có khả năng chịu áp lực làm việc tối đa trong khoảng 10 kgf/cm² ở điều kiện nhiệt độ thường. Các dòng van bi chuẩn JIS thường sử dụng kiểu kết nối mặt bích, giúp quá trình lắp đặt và bảo trì diễn ra thuận lợi.
Trong nhóm này, ITT đang cung cấp 2 mã sản phẩm chính:

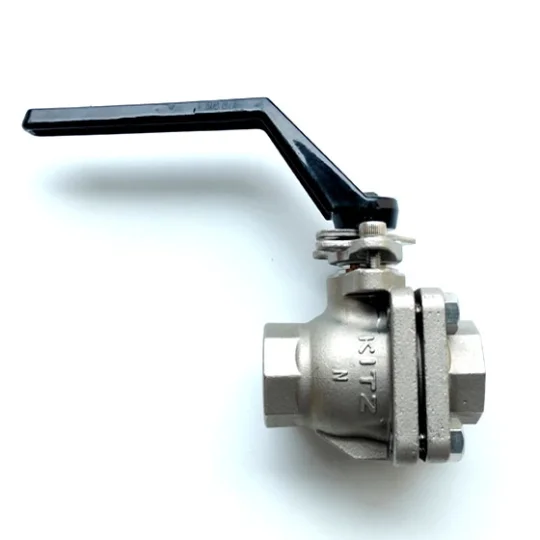

- KITZ 10UT: Mẫu van bi inox cơ bản chuẩn 10K, kết nối ren. Thiết kế thân van nguyên khối hoặc hai mảnh ghép, vận hành bằng tay gạt. Thích hợp cho các đường ống cấp thoát nước, khí nén và lưu chất thông thường tại nhà máy.
- KITZ 10UTB: Phiên bản được tối ưu hóa về thiết kế mặt bích, đảm bảo độ kín khít cao khi liên kết với hệ thống đường ống công nghiệp. Thường được sử dụng trong các hệ thống đòi hỏi lưu lượng lớn và ít sụt áp.
Dòng Van Bi Inox Tiêu Chuẩn ASME Class 150
ASME/ANSI là bộ tiêu chuẩn kỹ thuật của Bắc Mỹ, được áp dụng phổ biến trên toàn cầu trong ngành dầu khí, hóa dầu và năng lượng. Nhóm Class 150 là dải áp suất cơ bản nhất trong hệ thống chuẩn này. Van bi Class 150 phù hợp với phần lớn các ứng dụng công nghiệp hạng nhẹ đến hạng trung, có khả năng vận hành ổn định với môi chất là nước, hơi nóng áp thấp, khí và hóa chất.
Danh sách các model Class 150 tại danh mục ITT bao gồm:

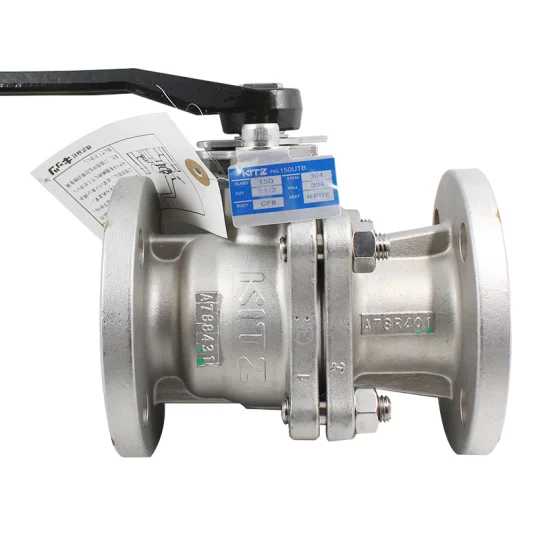

- KITZ 150UTB: Van bi mặt bích Inox chuẩn Class 150. Sản phẩm có cấu trúc chắc chắn, chịu được tác động cơ học từ đường ống, cung cấp khả năng đóng mở nhanh và chính xác.
- KITZ 150UTDZO: Mẫu van bi được thiết kế chuyên biệt, chú trọng vào cấu tạo chống rò rỉ hoặc các tính năng an toàn tĩnh điện, tùy thuộc vào thông số kỹ thuật chi tiết của nhà sản xuất.
- KITZ 150UTDZ: Dòng van bi mặt bích cao cấp của KITZ chuẩn Class 150. Thiết kế tối ưu hóa đệm làm kín, giúp thao tác vận hành mượt mà, giảm thiểu mô-men xoắn khi mở/đóng.
- KITZ 150UTDZM: Phiên bản van bi Inox Class 150 với cấu trúc vật liệu được tinh chỉnh (như dùng vật liệu Inox 316 cao cấp) để tăng cường khả năng chống ăn mòn trong môi trường hóa chất khắc nghiệt.
Dòng Van Bi Inox Tiêu Chuẩn ASME Class 300
So với Class 150, các thiết bị thuộc phân khúc Class 300 được chế tạo với độ dày thành van lớn hơn, vật liệu được đúc đặc hơn để chịu được áp lực dòng chảy và nhiệt độ cao gấp đôi. Nhóm van này chuyên phục vụ cho các nhà máy điện, lò hơi, hệ thống trạm bơm áp suất và các đường ống truyền tải lưu chất trong ngành công nghiệp nặng.
Các model Class 300 do ITT phân phối:
- KITZ 300UTDZ: Van bi inox mặt bích chịu áp lực cao. Thiết bị có cơ chế chống bung trục và đảm bảo độ kín khít tuyệt đối, chống thất thoát lưu chất ra môi trường bên ngoài.

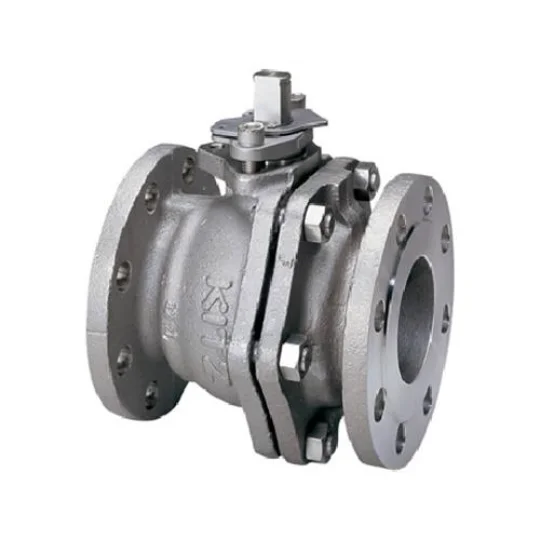

- KITZ 300UTDZM: Bản nâng cấp của 300UTDZ, cung cấp độ bền vật liệu cao hơn để đáp ứng các điều kiện làm việc liên tục ở cường độ cao.
Dòng Van Bi Inox Áp Lực Cao: Class 600 và Class 800
Khi hệ thống đường ống vượt quá ngưỡng áp suất thông thường, kỹ sư cần sử dụng các loại van bi áp lực cao. Các chuẩn Class 600 và Class 800 thường được thiết kế dưới dạng lắp ren hoặc hàn lồng thay vì lắp bích, nhằm tối ưu hóa khả năng chịu lực tại các mối nối và giảm thiểu kích thước cồng kềnh.
Nhóm Class 600:

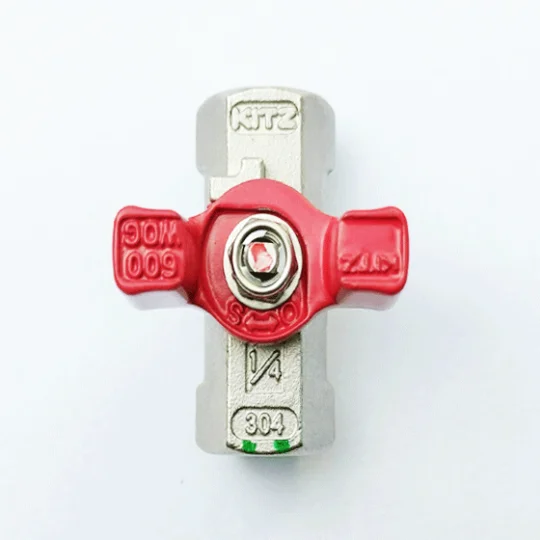

- KITZ UTKW: Van bi inox kích thước nhỏ, thiết kế 1 mảnh hoặc hai mảnh thu gọn. Phù hợp cho các đường ống nhánh, vị trí lấy mẫu hoặc hệ thống khí nén áp lực cao.
- KITZ UTKM: Mẫu van bi Inox lắp ren với khả năng chịu áp tối đa thuộc phân khúc Class 600. Đệm kín PTFE hoặc vật liệu tương đương giúp chống mài mòn.
- KITZ UTK: Dòng sản phẩm thông dụng với tay gạt thao tác nhanh, dùng nhiều trong dân dụng và công nghiệp nhẹ đòi hỏi sự chắc chắn của vật liệu inox.
Nhóm Class 800:
- KITZ UTHM: Van bi thép không gỉ nguyên khối hoặc thân rèn, thiết kế chuyên biệt cho hệ thống yêu cầu áp suất lên đến 800 psi. Ứng dụng chủ chốt trong ngành dầu khí, hóa dầu và công nghệ lò hơi nén.
Dòng Van Bi Inox Chịu Áp Khắc Nghiệt: Tiêu Chuẩn Class 1000
Đây là dải sản phẩm van bi inox có sức chịu đựng cơ học cao nhất trong danh mục, đạt chuẩn áp lực 1000 psi (tương đương khoảng 68 bar ở nhiệt độ thường). Nhóm van này được chế tạo bằng công nghệ đúc chính xác, trang bị hệ thống gioăng phớt chất lượng cao để ngăn chặn mọi rủi ro rò rỉ dưới sức ép lớn.
Các mẫu van Class 1000 tại ITT:
- KITZ 3UTZM: Thiết kế dạng thân 3 mảnh. Lợi thế lớn nhất của thiết kế 3 mảnh là khả năng bảo trì trực tiếp trên đường ống. Kỹ sư chỉ cần tháo bu-lông, rút phần thân giữa ra để thay thế bi hoặc gioăng đệm mà không cần cắt ống.
- KITZ U3TZFM: Phiên bản cải tiến với vật liệu thân và đệm kín được tinh chỉnh, phù hợp cho môi chất là hơi bão hòa hoặc chất lỏng có tính ăn mòn liên tục.

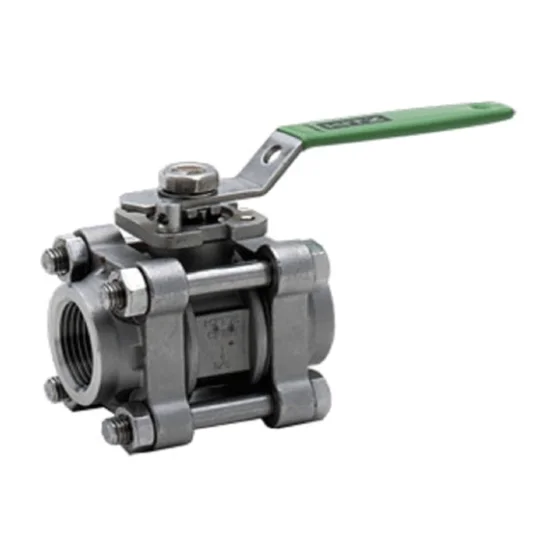

- KITZ SWU3TZFM: Mẫu van bi 3 mảnh nhưng sử dụng kiểu kết nối hàn lồng (Socket Weld - SW). Kiểu kết nối này đảm bảo độ kín tuyệt đối, không lo rò rỉ ở chân ren khi đường ống rung lắc.
- KITZ AKU3TZM: Một biến thể khác thuộc dòng Class 1000, cung cấp giải pháp đóng cắt tin cậy cho các đường ống cỡ nhỏ cần thao tác nhanh và liên tục.
Các Yếu Tố Kỹ Thuật Cần Xem Xét Khi Lựa Chọn Van Bi Inox
Để hệ thống vận hành an toàn và tối ưu chi phí, việc chọn lựa van bi inox không chỉ dựa vào tên thương hiệu mà cần xem xét các thông số vật lý thực tế. Khi thiết kế danh mục vật tư, cần lưu ý:
- Xác định đúng môi chất làm việc: Lưu chất là nước sạch, hóa chất, dầu hay hơi nóng sẽ quyết định loại mác inox (Inox 304, 316, 316L) và vật liệu làm gioăng phớt (PTFE, RPTFE, Graphite).
- Áp suất và nhiệt độ lớn nhất: Phải đảm bảo van thuộc đúng chuẩn Class hoặc JIS chịu được mức áp suất và nhiệt độ tối đa tại thời điểm vận hành khắc nghiệt nhất. Ví dụ, hệ thống áp lực 20 bar không thể dùng van JIS 10K.
- Kiểu lắp đặt kết nối: Tùy thuộc vào thiết kế đường ống hiện hữu để chọn van lắp ren, hàn lồng hay lắp mặt bích. Kết nối mặt bích dễ tháo lắp nhưng cồng kềnh; kết nối ren nhỏ gọn gọn nhưng dễ rò rỉ nếu độ rung lắc lớn.
- Yêu cầu bảo trì: Với các vị trí cần vệ sinh và bảo dưỡng thường xuyên, dòng van 3 mảnh (như KITZ 3UTZM) là lựa chọn kinh tế về dài hạn.
