Van Cầu Inox KITZ: Phân Loại Các Dòng Thiết Bị Chuẩn JIS Và Hướng Dẫn Kỹ Thuật
Trong các hệ thống đường ống công nghiệp, việc kiểm soát và điều tiết lưu chất đòi hỏi các thiết bị có độ chính xác cao và khả năng chịu tải tốt. Van cầu là thiết bị cơ khí chuyên dụng được sử dụng cho việc điều chỉnh dòng chảy trong một đường ống. Chức năng chính của van cầu là kiểm soát hoặc ngăn chặn hoàn toàn dòng chảy của chất lỏng hoặc khí qua hệ thống.
Thương hiệu KITZ (Nhật Bản) cung cấp các dòng van cầu vật liệu inox nhằm đáp ứng môi trường làm việc có tính ăn mòn, nhiệt độ cao và áp suất lớn. Bài viết này phân tích chi tiết các mã van cầu inox KITZ đang được phân phối, dựa trên tiêu chuẩn áp suất JIS (Japan Industrial Standard) để hỗ trợ bộ phận kỹ thuật và mua hàng chọn đúng vật tư cho dự án.
Cơ chế điều tiết lưu lượng của Van Cầu Inox
Khác với van bi (chỉ phù hợp để đóng/mở hoàn toàn), van cầu được thiết kế chuyên biệt cho mục đích tiết lưu. Bên trong thân van, vách ngăn có một lỗ hở, và đĩa van di chuyển vuông góc với đệm làm kín. Khi trục van nâng lên hoặc hạ xuống, diện tích mặt cắt ngang của dòng chảy thay đổi, cho phép kỹ thuật viên điều chỉnh lưu lượng đi qua van một cách chính xác.
Vật liệu Inox (thép không gỉ) được KITZ sử dụng chế tạo thân van và các chi tiết bên trong mang lại các đặc tính cơ học phù hợp cho môi trường khắc nghiệt. Thiết bị chống chịu tốt sự oxi hóa từ môi trường bên ngoài, đồng thời không bị ăn mòn khi tiếp xúc trực tiếp với hóa chất, nước xử lý, hơi nóng hoặc khí nén.
Phân tích danh mục Van Cầu Inox KITZ theo tiêu chuẩn áp suất
Dựa trên thông số của nhà sản xuất KITZ, danh mục van cầu inox hiện tại được chia thành hai nhóm chính dựa trên áp suất làm việc định mức: Nhóm JIS 10K và Nhóm JIS 20K. Dưới đây là phân loại chi tiết 6 mã sản phẩm.
Nhóm Van Cầu Inox KITZ chịu áp suất tiêu chuẩn JIS 10K
Nhóm van cầu Inox KITZ chuẩn JIS 10K được thiết kế để phân lập và kiểm soát dòng chảy trong các hệ thống đường ống công nghiệp, với định mức áp suất danh định khoảng 10 kgf/cm². Sự phân tách giữa các model dựa trên chuẩn kết nối, cấu hình vật liệu làm kín và giới hạn nhiệt độ - áp suất:

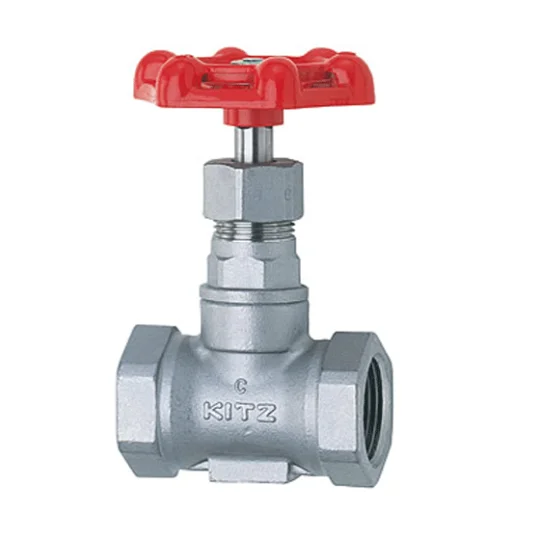

KITZ UCL: Thiết bị sử dụng kết nối ren, phù hợp thi công tại các tuyến ống nhánh có không gian giới hạn. Cụm thân, trục và đĩa van được gia công đồng bộ bằng Inox. Thiết bị duy trì khả năng chịu tải 1.0 MPa tại ngưỡng nhiệt độ tối đa 180°C.
KITZ 10UPAM: Model chuyển đổi sang phương thức kết nối mặt bích JIS 10K, giúp phân tán lực rung động từ hệ thống máy bơm. Cấu trúc nội bộ sử dụng vật liệu Inox toàn phần, cung cấp giới hạn áp suất vận hành 1.0 MPa ở dải nhiệt độ lên đến 300°C.

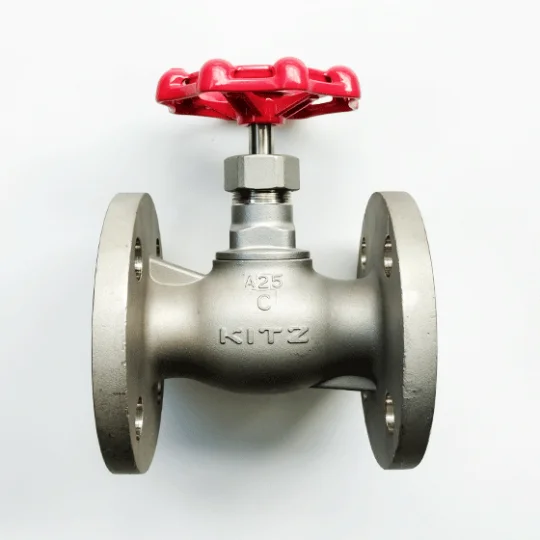

KITZ 10UCB: Tương tự các dòng mặt bích JIS 10K, model 10UCB sử dụng thân Inox với thiết kế nắp van bắt bu-lông, hỗ trợ kỹ thuật viên mở nắp kiểm tra đĩa van thuận tiện. Về năng lực chịu tải, thiết bị đạt mức áp suất 1.37 MPa đối với lưu chất nước, dầu, khí, và duy trì an toàn ở mức 0.98 MPa khi điều tiết hơi nước.
KITZ 10UPDA: Điểm khác biệt cơ học cốt lõi của model 10UPDA là việc tích hợp vòng làm kín bằng vật liệu PTFE, kết hợp cùng thân và trục Inox trên chuẩn bích JIS 10K. Cấu hình này cho phép van làm việc tại mức áp suất 1.4 MPa ở 25°C và duy trì mức 1.0 MPa khi lưu chất đạt 220°C.

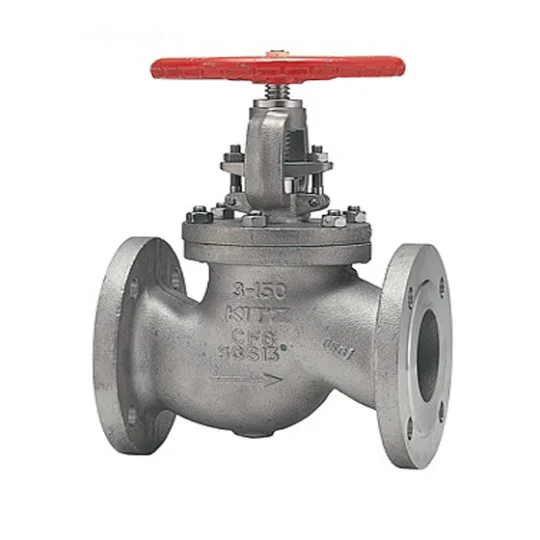

KITZ 10UPA: Đây là phiên bản van cầu bích JIS 10K tiêu chuẩn, cấu tạo hoàn toàn từ Inox. Thiết bị được hiệu chuẩn để chịu áp lực 1.0 MPa tại nhiệt độ 300°C đối với các môi trường nước, khí, xăng dầu, thường được chỉ định cho các nhà máy hóa chất, thực phẩm và dệt nhuộm.
Nhóm Van Cầu Inox KITZ chịu áp suất cao JIS 20K
Dòng van cầu Inox KITZ chuẩn JIS 20K được chỉ định cho các hệ thống đường ống yêu cầu giới hạn chịu tải vượt mức tiêu chuẩn 10K (như mạng lưới nồi hơi áp suất cao hoặc trạm bơm công suất lớn).
Trong phân khúc này, model KITZ 20UPA/20UPAM được cấu hình chuyên biệt để đáp ứng ngưỡng áp suất 20K. Thiết bị sử dụng vật liệu Inox đồng bộ cho toàn bộ cụm thân, trục và đĩa van, kết hợp với phương thức kết nối ren. Để duy trì khả năng chịu tải tĩnh đạt mức 2.0 MPa tại nhiệt độ 180°C đối với các môi trường lưu chất như nước, khí và xăng dầu, kết cấu vách thân van cùng cụm trục truyền động được đúc gia cường độ dày. Cấu trúc cơ học này giúp thiết bị triệt tiêu các biến dạng nội tại do ứng suất dòng chảy gây ra trong chu kỳ điều tiết.
Các yếu tố kỹ thuật cần xác định khi lựa chọn Van Cầu Inox
Việc chọn đúng mã van cầu quyết định sự ổn định của toàn bộ đường ống. Để tránh rò rỉ hoặc quá tải, nhân sự kỹ thuật cần đánh giá các thông số sau trước khi quyết định chọn mã:
- Môi chất hoạt động: Van sẽ điều tiết chất lỏng (nước sạch, nước thải, hóa chất) hay chất khí. Với lưu chất có tính ăn mòn cao, vật liệu inox là lựa chọn bắt buộc.
- Nhiệt độ và Áp suất: Tra cứu biểu đồ Áp suất - Nhiệt độ trong tài liệu kỹ thuật của KITZ. Áp suất chịu đựng của van sẽ giảm xuống khi nhiệt độ môi chất tăng lên. Cần xác định nhiệt độ tối đa của hệ thống để chọn chuẩn 10K hoặc 20K.
- Kiểu kết nối đường ống: Đường ống nhỏ (dưới DN50) thường dùng van kết nối ren (như mã UCL) để tối ưu không gian và chi phí. Đường ống lớn (từ DN50 trở lên) bắt buộc dùng kết nối mặt bích (như 10UPAM, 10UPA) để đảm bảo độ cứng vững.
- Yêu cầu về độ lưu thông: Van cầu do đặc thù thiết kế vách ngăn uốn lượn nên sẽ gây ra hiện tượng sụt áp khi dòng chảy đi qua. Cần tính toán thông số hệ số lưu lượng (Cv) của van để đảm bảo bơm không bị quá tải.
