Phân Tích Kỹ Thuật Van Thở, Van Thở Kèm Bình Ngăn Tia Lửa, Bình Ngăn Tia Lửa Và Nắp Xả Khẩn Cấp TOPSAFE
Tại các nhà máy hóa dầu, kho chứa xăng dầu và tổ hợp lưu trữ hóa chất, việc kiểm soát áp suất bồn chứa là yêu cầu kỹ thuật bắt buộc để ngăn ngừa rò rỉ lưu chất, biến dạng bồn và rủi ro cháy nổ. Các thiết bị van thở, bình ngăn tia lửa và nắp xả khẩn cấp TOPSAFE được ứng dụng làm giải pháp cân bằng áp suất tự động và bảo vệ an toàn cho hệ thống.
Cấu hình kết hợp ba thiết bị này thiết lập một cơ chế kiểm soát rủi ro phân tầng. Trong khi van thở thực hiện chức năng xả và bù khí liên tục theo chu kỳ vận hành tiêu chuẩn, bình ngăn tia lửa đảm nhận việc cô lập nguồn mồi cháy từ môi trường bên ngoài. Đối với các tình huống bất thường (như hỏa hoạn khu vực xung quanh bồn), nắp xả khẩn cấp sẽ kích hoạt để giải phóng lưu lượng khí quy mô lớn mà van thở thông thường không thể đáp ứng, nhằm ngăn chặn tình trạng nổ vỡ kết cấu bồn.
Nguyên Nhân Gây Dao Động Áp Suất Bồn Chứa (Theo API 2000)
Sự biến thiên áp suất bên trong bồn chứa kín xuất phát từ hai nguyên nhân cơ học và nhiệt động lực học cơ bản:
Hiệu Ứng Hô Hấp Do Nhiệt
Hiện tượng này xảy ra liên tục theo chu kỳ ngày và đêm, phụ thuộc hoàn toàn vào bức xạ mặt trời và sự thay đổi nhiệt độ của môi trường khí quyển xung quanh.
- Trạng thái giãn nở (Quá áp): Vào ban ngày, khi mặt trời chiếu rọi trực tiếp lên mái và thành bồn, nhiệt lượng được hấp thụ làm tăng nhiệt độ của lớp lưu chất bên trong. Các dung môi và hóa chất hữu cơ có đặc tính bay hơi cao sẽ hóa hơi mạnh mẽ. Thể tích không khí và hơi hóa chất trong khoảng không tĩnh không bị giãn nở, tạo ra một áp lực khổng lồ đẩy căng thành bồn từ bên trong.
- Trạng thái ngưng tụ (Áp suất âm/Chân không): Khi màn đêm buông xuống, hoặc trong trường hợp xảy ra những cơn mưa rào làm giảm nhiệt độ vỏ bồn đột ngột, lượng hơi hóa chất đang căng phồng bên trong sẽ bị làm lạnh và ngưng tụ lại thành chất lỏng. Quá trình sụt giảm thể tích khí này diễn ra cực nhanh, tạo ra một lực hút chân không khổng lồ.
Hiệu Ứng Hô Hấp Do Vận Hành
Khác với sự biến thiên từ từ của thời tiết, hiệu ứng hô hấp do vận hành bơm diễn ra với cường độ mạnh và tốc độ cực nhanh, tỷ lệ thuận với công suất của hệ thống trạm bơm công nghệ.
- Khi nhập liệu: Mức chất lỏng dâng lên nhanh chóng sẽ chèn ép không gian chứa khí bên trên. Toàn bộ khối lượng khí này bị nén lại, gây ra hiện tượng tăng áp đột biến.
- Khi xuất liệu: Máy bơm công suất lớn hút chất lỏng ra ngoài sẽ lập tức để lại một khoảng trống khổng lồ bên trong bồn. Nếu không có đủ lượng không khí từ bên ngoài tràn vào để bù đắp thể tích, bồn chứa sẽ lập tức rơi vào trạng thái chân không nguy hiểm.
Nguyên Lý Vận Hành Của Thiết Bị Cân Bằng Áp Suất (Van Thở)
Van thở vận hành như một cơ cấu cơ học tự động để xử lý sự biến thiên áp suất bên trong bồn chứa. Thiết bị hoạt động dựa trên sự chênh lệch áp suất tĩnh, không sử dụng nguồn năng lượng ngoại vi như điện hoặc khí nén.
Cấu Tạo Và Cơ Chế Đóng/Mở Cơ Học
Thiết bị bao gồm hai cụm đĩa đệm độc lập: Đĩa xả áp và Đĩa bù chân không. Ở trạng thái tĩnh, các đĩa này được gia tải bằng hệ thống quả cân chuẩn để ép chặt vào đế van, làm kín bồn chứa. Khối lượng gia tải được tính toán tương ứng với thông số áp suất cài đặt của từng hệ thống.
- Chu trình xả áp: Khi áp suất hỗn hợp hơi trong bồn tăng vượt ngưỡng cài đặt, lực đẩy khí lớn hơn trọng lượng khối gia tải. Đĩa xả áp được đẩy nâng lên, tách khỏi đế van để xả lượng khí dư thừa ra môi trường.
- Chu trình bù chân không: Khi xả lưu chất ra khỏi bồn hoặc nhiệt độ môi trường giảm mạnh, áp suất bên trong bồn giảm tạo thành lực hút. Khi độ chênh lệch áp suất thắng được trọng lượng gia tải của đĩa bù chân không, đĩa sẽ mở để nạp không khí từ bên ngoài vào bồn, cân bằng lại áp suất.
Thiết Kế Hình Vòm
Một trong những điểm nhấn kỹ thuật quan trọng của dòng sản phẩm TOPSAFE là thiết kế mái che hình vòm đặc trưng. Cấu trúc vòm che bao trùm toàn bộ cơ cấu đĩa đệm bên trong, đảm nhiệm hai chức năng cơ học:
- Chống xâm nhập: Ngăn chặn tuyệt đối nước mưa hoặc tạp chất lọt qua khe hở của van vào bên trong lưu chất.
- Chống kẹt cơ khí: Trong điều kiện nhiệt độ thấp, thiết kế vòm kết hợp với vật liệu cách nhiệt giúp ngăn chặn sự hình thành băng giá, đảm bảo các đĩa đệm không bị kẹt cứng.
Kiểm Soát Thất Thoát Hợp Chất Hữu Cơ Dễ Bay Hơi (VOCs)
Việc thiết kế hệ thống bồn chứa thông hơi tự do sẽ gây thất thoát lưu chất và phát tán khí độc ra môi trường. Thiết bị van thở TOPSAFE được ứng dụng nhằm duy trì áp suất bồn chứa ở mức tiêu chuẩn, giúp giữ lại lượng lớn các hợp chất hữu cơ dễ bay hơi (VOCs) bên trong hệ thống.
Thiết bị chỉ kích hoạt cơ chế mở xả khi áp lực thực tế vượt quá ngưỡng thông số cài đặt. Đặc tính vận hành này giúp nhà máy giảm thiểu đến 80% lượng khí thải hóa chất phát tán ra khí quyển, đáp ứng các yêu cầu về kiểm soát hao hụt lưu chất và bảo vệ môi trường.
Phân Loại Các Thiết Bị Van Thở TOPSAFE Tiêu Chuẩn ANSI 150RF
Dựa vào yêu cầu thiết kế của hệ thống đường ống và bồn chứa, danh mục thiết bị TOPSAFE được chia thành 4 nhóm chính:

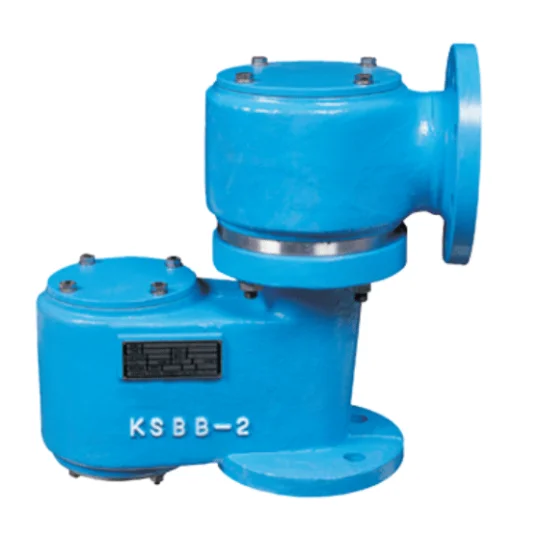

Nhóm Cân Bằng Áp Suất Cơ Bản
Chức năng chính của thiết bị là cân bằng áp suất và chân không trong bồn chứa. Hoạt động xả áp giúp vỏ bồn không bị biến dạng cơ học do sự thay đổi áp suất khi vận hành máy bơm hoặc do biến thiên nhiệt độ môi trường.
Các mã model tiêu chuẩn mặt bích ANSI 150RF:

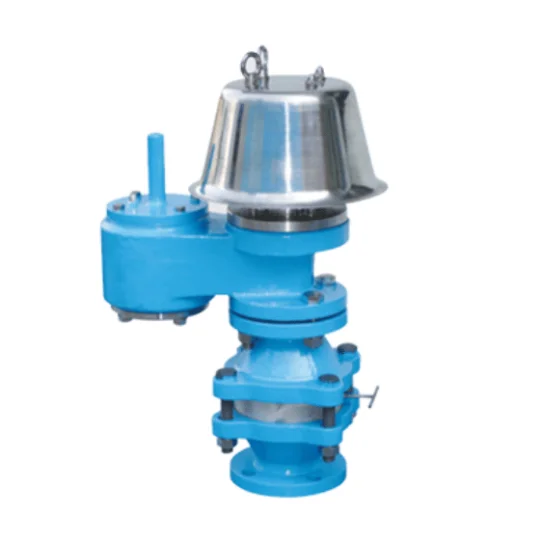

Nhóm Van Thở Kèm Bình Ngăn Tia Lửa
Thiết bị ứng dụng cho hệ thống lưu trữ chất lỏng dễ bay hơi và dễ cháy. Sản phẩm tích hợp lõi màng ngăn lửa (Flame Ribbon Element) xếp lớp ngay tại cổng giao tiếp mặt bích. Khi xảy ra sự cố bắt lửa, bề mặt kim loại của màng sẽ hấp thụ nhiệt lượng, làm nhiệt độ ngọn lửa giảm xuống dưới điểm tự cháy, ngăn ngọn lửa truyền ngược vào không gian bồn chứa.
Các model 2-trong-1 chuyên dụng (ANSI 150RF):

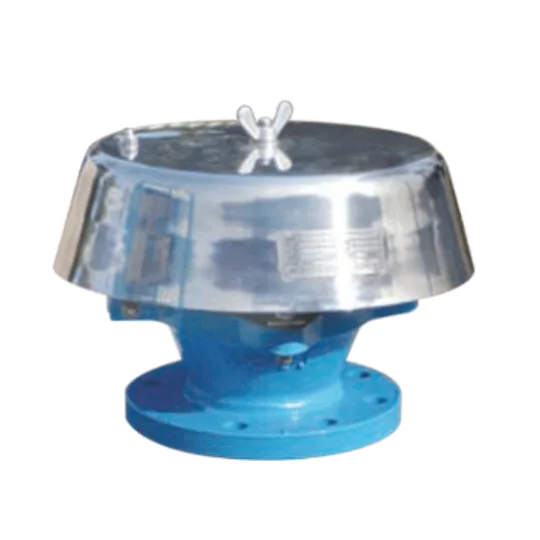

Nhóm Bình Ngăn Tia Lửa Độc Lập
Nhóm thiết bị này lắp đặt trực tiếp trên hệ thống đường ống thu hồi hơi nối giữa các cụm bồn. Bình ngăn tia lửa độc lập không có chức năng đóng mở áp suất; thiết bị hoạt động dựa trên cơ chế tản nhiệt tĩnh tại bề mặt lõi lưới nhằm dập tắt sự lan truyền ngọn lửa bên trong ống dẫn kín.
Các mã sản phẩm hệ thống ngăn lửa độc lập (ANSI 150):

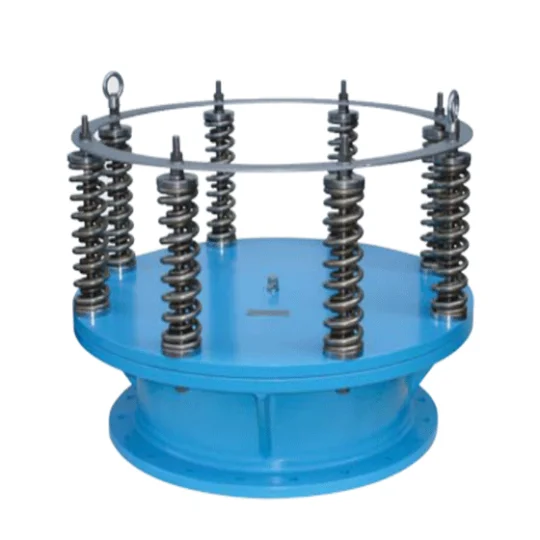

Nhóm Nắp Xả Khẩn Cấp
Được sử dụng khi bồn chứa chịu tác động nhiệt lớn từ bên ngoài, làm lưu chất hóa hơi vượt qua công suất thiết kế của van xả thông thường. Khi áp suất tăng qua giới hạn cài đặt an toàn, hệ thống nắp xả tự động đẩy lên để mở toàn bộ tiết diện, giải phóng nhanh áp lực nội bộ nhằm bảo vệ cấu trúc vỏ bồn.
Các mã model Nắp thoát sự cố (ANSI 150):
Tầm Quan Trọng Của Tiêu Chuẩn Kết Nối ANSI 150RF
Xuyên suốt danh mục sản phẩm TOPSAFE, nhà sản xuất đã nhất quán ứng dụng tiêu chuẩn mặt bích ANSI 150 (và biến thể ANSI 150RF - Raised Face).
Ký hiệu RF mang ý nghĩa Mặt bích có gờ nổi. Phần bề mặt tiếp xúc trực tiếp chứa gioăng đệm được thiết kế nhô cao hơn. Khi kỹ sư siết hệ thống đai ốc, toàn bộ lực siết sẽ bị dồn ép tập trung tối đa vào phần gờ nổi diện tích nhỏ này. Lực ép cực lớn khiến lớp gioăng biến dạng vi mô, tạo ra một mối ghép nối có độ kín khít hoàn hảo, loại bỏ hoàn toàn rủi ro rò rỉ phát tán hơi hóa chất độc hại ra ngoài môi trường.
