Phân Loại Và Đánh Giá Các Dòng Van Bướm Gang KITZ
Van bướm gang là một trong những thiết bị cơ khí cơ bản và quan trọng nhất trong các hệ thống đường ống công nghiệp. Chức năng chính của sản phẩm này là điều tiết hoặc đóng/ngắt hoàn toàn lưu lượng dòng chảy lưu chất đi qua ống.
Tại danh mục van bướm của ITT, các sản phẩm van bướm gang mang thương hiệu KITZ (Nhật Bản) được phân phối với nhiều tùy chọn về tiêu chuẩn áp suất và cơ cấu vận hành. Bài viết này sẽ phân tích chi tiết các mã sản phẩm van bướm gang KITZ, giúp đội ngũ kỹ thuật và nhân viên mua hàng lựa chọn đúng thiết bị cho hệ thống.
Đặc Tính Kỹ Thuật Chung Của Van Bướm Gang
Trước khi đi sâu vào từng mã sản phẩm, người dùng cần nắm bắt cơ chế hoạt động và đặc tính vật liệu của dòng van này để đảm bảo tính tương thích với môi trường làm việc.
Nguyên lý hoạt động
Van bướm kiểm soát dòng chảy dựa vào độ xoay của lá van (đĩa van) bên trong thân van. Trục van kết nối trực tiếp với thiết bị truyền động (tay gạt hoặc vô lăng tay quay). Phạm vi hoạt động của đĩa van xoay góc từ 0 đến 90 độ.
- Khi lá van nằm vuông góc với hướng dòng chảy, van ở trạng thái đóng hoàn toàn, ngăn chặn lưu chất.
- Khi người vận hành xoay trục van một góc 90 độ, lá van nằm song song với hướng dòng chảy, van ở trạng thái mở hoàn toàn, cho phép lưu lượng đi qua mức tối đa.
- Các góc mở trung gian (từ 10 đến 80 độ) được sử dụng để điều tiết lưu lượng, tuy nhiên nhà sản xuất thường khuyến cáo hạn chế dùng van bướm để điều tiết liên tục nhằm tránh mài mòn đĩa van do áp lực dòng chảy.
Đặc điểm vật liệu gang
Vật liệu thân van bướm KITZ trong danh mục này là gang. Việc sử dụng gang mang lại những ưu điểm kỹ thuật cụ thể:
- Độ cứng cáp và chịu lực: Thân gang có cấu trúc rắn chắc, chịu được các rung động cơ học từ hệ thống máy bơm hoặc sự thay đổi áp suất đột ngột trong đường ống.
- Chống biến dạng: Dưới tác động của nhiệt độ và áp lực môi trường làm việc cơ bản, gang duy trì hình dáng tốt, đảm bảo độ kín khít cho trục van và đệm cao su.
- Hiệu quả chi phí: So với van bướm inox, van bướm gang tối ưu chi phí đầu tư đáng kể, phù hợp cho các hệ thống nước cấp, nước thải, HVAC, hoặc hệ thống khí nén không chứa hóa chất ăn mòn mạnh.
Phân Tích Chi Tiết 5 Dòng Van Bướm Gang KITZ Tại ITT
Dựa trên cơ cấu vận hành, các sản phẩm van bướm gang KITZ trong danh mục được chia thành hai nhóm chính: Nhóm vận hành tay gạt và Nhóm vận hành tay quay/vô lăng.

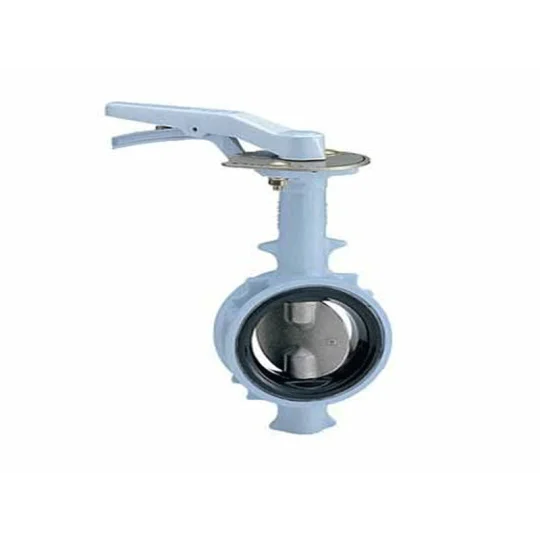

Nhóm Van Bướm Gang Vận Hành Tay Gạt
Dòng van bướm tay gạt sử dụng cần gạt cơ học gắn trực tiếp lên trục van. Bên dưới tay gạt có đĩa răng cưa giúp cố định góc mở của lá van ở nhiều vị trí khác nhau. Cơ cấu này cho phép đóng/mở nhanh chóng, thao tác đơn giản. Tuy nhiên, nó thường chỉ được ứng dụng cho các đường ống có kích thước từ vừa đến nhỏ vì khi kích thước lớn, áp lực dòng chảy mạnh sẽ đòi hỏi lực gạt rất lớn từ người vận hành.
Có 3 mã sản phẩm thuộc nhóm này:
KITZ 10DJUE - JIS10K
Đây là mã van bướm gang tiêu chuẩn và phổ biến nhất trong các công trình công nghiệp hiện nay.
- Tiêu chuẩn kết nối: Wafer JIS 10K (Nhật Bản).
- Áp suất làm việc: Chịu được áp lực làm việc tối đa trong khoảng 10 kgf/cm² (tương đương khoảng 10 bar).
- Ứng dụng: Thích hợp cho các hệ thống cấp thoát nước tòa nhà, hệ thống phòng cháy chữa cháy cơ bản, hoặc các dây chuyền cấp nước làm mát trong nhà máy. Mã UE thường đại diện cho thiết kế đệm cao su EPDM hoặc tiêu chuẩn đĩa van chống ăn mòn nhất định của KITZ.
KITZ 16DJUE - JIS16K
Phiên bản nâng cấp về áp suất so với mã 10DJUE.
- Tiêu chuẩn kết nối: Wafer JIS 16K.
- Áp suất làm việc: Thiết kế thân van và trục dày hơn, chịu được áp lực hệ thống lên đến 16 kgf/cm².
- Ứng dụng: Được chỉ định sử dụng trong các hệ thống đòi hỏi áp suất bơm đẩy cao, các trạm bơm nước sạch trạm chính, hoặc hệ thống làm lạnh Chiller có cột áp lớn.
KITZ 16DJ - PN16
Mã van này khác biệt ở tiêu chuẩn kết nối, phục vụ cho các hệ thống thiết kế theo chuẩn Châu Âu.
- Tiêu chuẩn kết nối: Wafer PN16.
- Áp suất làm việc: Tương đương 16 bar.
- Phân tích kỹ thuật: Sự khác biệt lớn nhất giữa JIS 16K và PN16 nằm ở kích thước tâm lỗ bulong trên mặt bích và đường kính ngoài. Việc ITT phân phối mã PN16 giúp đáp ứng các dự án nhà máy có vốn đầu tư nước ngoài (FDI) từ Châu Âu, nơi các đường ống và mặt bích chờ đều được gia công theo chuẩn DIN.

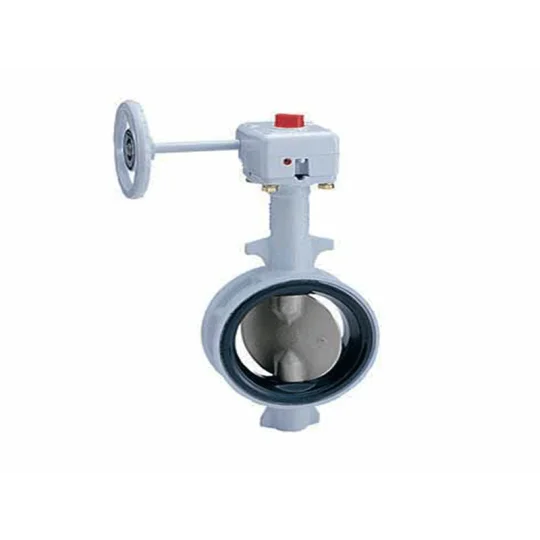

Nhóm Van Bướm Gang Vận Hành Tay Quay
Nhóm van bướm tay quay được ký hiệu thêm chữ G ở đầu mã sản phẩm. Thiết bị này được tích hợp một hộp số giảm tốc cơ học nối giữa vô lăng và trục van.
Cơ chế hộp số giúp chuyển đổi lực xoay nhẹ nhàng trên vô lăng thành momen xoắn lớn để xoay trục van. Điều này mang lại hai lợi ích kỹ thuật quan trọng:
- Người vận hành có thể dễ dàng đóng mở các van có kích thước lớn (từ DN200 trở lên) mà không cần dùng nhiều sức.
- Thời gian đóng/mở van diễn ra từ từ, giúp ngăn chặn hiện tượng búa nước một hiện tượng thay đổi áp suất đột ngột có thể gây nứt vỡ đường ống.
Tại danh mục, có 2 mã sản phẩm thuộc cơ cấu này:
KITZ G-10DJUE - JIS10K
- Đặc điểm: Tương đồng về vật liệu và áp suất chịu đựng (10 kgf/cm²) với mã tay gạt 10DJUE, nhưng được trang bị cơ cấu tay quay.
- Khuyến nghị lắp đặt: Dành cho đường ống xả chính, van tổng của trạm bơm, hoặc lắp đặt tại các vị trí không gian hẹp nơi không có đủ không gian để gạt cần dài (tay quay vô lăng tốn ít không gian hoạt động hơn).
KITZ G-16DJUE- JIS16K
- Đặc điểm: Dòng van bướm gang áp lực cao (JIS 16K) kết hợp hộp số truyền động vô lăng.
- Khuyến nghị lắp đặt: Đây là giải pháp an toàn cao cho các hệ thống đường ống kích thước lớn, chịu áp lực mạnh và liên tục. Việc dùng tay quay trên đường ống áp lực 16K là yêu cầu bắt buộc trong nhiều tiêu chuẩn thiết kế cơ điện, nhằm đảm bảo an toàn cho người vận hành khi dòng lưu chất đang được nén với áp suất cao.

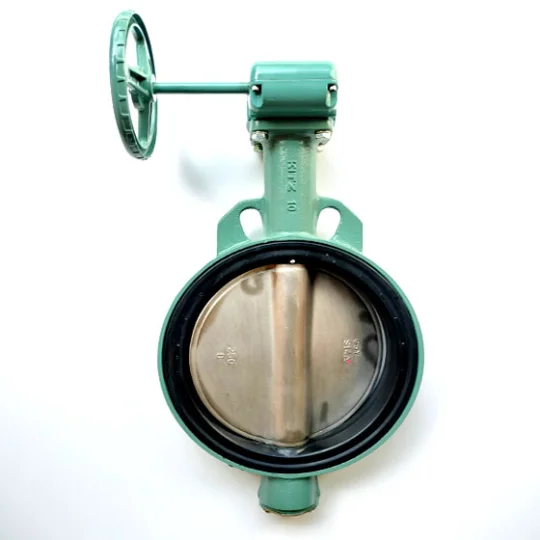

Tầm Quan Trọng Của Việc Chọn Đúng Tiêu Chuẩn Kết Nối
Qua danh sách 5 sản phẩm trên, người dùng cần đặc biệt lưu ý đến các hậu tố tiêu chuẩn như: JIS10K, JIS16K, PN16.
- Van bướm thường có thiết kế kiểu Wafer. Mặc dù thiết kế Wafer cho phép van có thể kẹp giữa nhiều chuẩn mặt bích khác nhau nhờ các tai định vị có rãnh dọc, nhưng để đảm bảo độ đồng tâm hoàn hảo, chống rò rỉ và phân bổ lực ép đều lên đệm cao su, việc chọn van đúng chuẩn mặt bích chờ trên ống là điều bắt buộc.
- JIS (Japanese Industrial Standards): Tiêu chuẩn công nghiệp Nhật Bản, sử dụng rất phổ biến tại Việt Nam, đặc biệt trong các dự án tòa nhà, cấp nước dân dụng và nhà máy theo công nghệ châu Á.
- PN (Pressure Nominal): Tiêu chuẩn theo chuẩn DIN của Đức/Châu Âu. Nếu đường ống của nhà máy đã hàn sẵn mặt bích PN16, bộ phận vật tư bắt buộc phải chọn mã KITZ 16DJ (PN16) thay vì mã DJUE chuẩn JIS để đảm bảo bulong xỏ qua vừa vặn, không bị lệch tâm gây hở roan (gioăng) làm xì nước khi vận hành.
