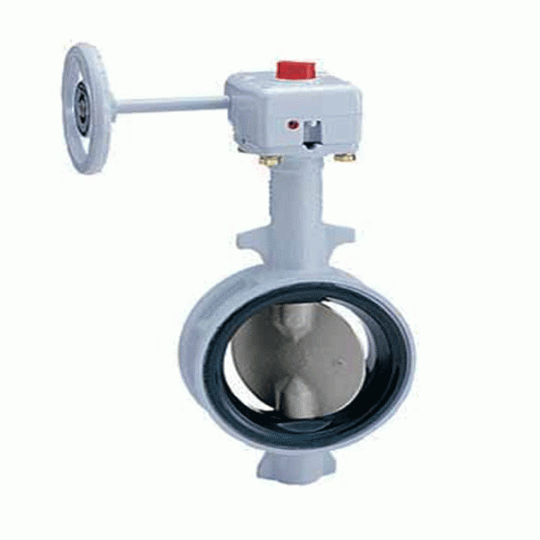

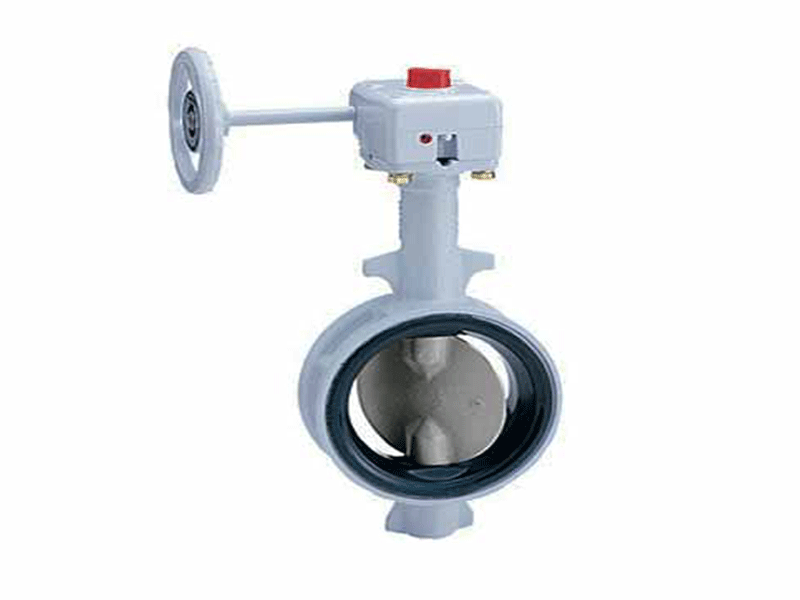

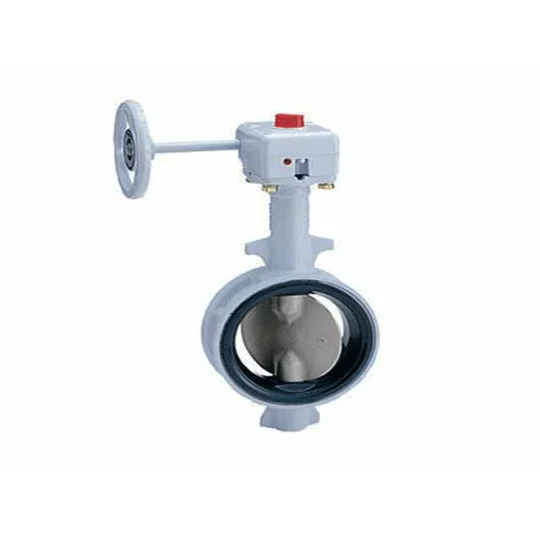

VAN BƯỚM GANG KITZ G-10DJUE
Thân: Gang ; Đĩa: Inox ; Seat: EPDM
Loại: Tay quay
Kết nối: Wafer JIS10K
Áp lực sử dụng tối đa: 1.0 Mpa
Nhiệt độ sử dụng : -20 ~ 120 độ C
Lưu chất: Nước, xăng dầu, khí nén,…
Quá trình quản lý áp suất và định hướng lưu lượng thủy lực trong các hạng mục công nghiệp đòi hỏi sự tính toán chính xác về khả năng chịu tải của các thiết bị đóng cắt cơ khí. Sự biến thiên áp lực đột ngột hoặc các xung lực thủy động học trong đường ống có thể gây ra hiện tượng búa nước, đe dọa trực tiếp đến tuổi thọ và sự an toàn của toàn bộ hệ thống. Nhằm giải quyết bài toán này, mã thiết bị VAN BƯỚM GANG KITZ G-10DJUE cung cấp một nền tảng điều khiển dòng chảy an toàn và hiệu quả dựa trên cơ cấu truyền động hộp số (Gear-operated). Cơ cấu trợ lực này giúp người vận hành dễ dàng thao tác đóng mở van một cách mượt mà và kiểm soát chính xác góc xoay của đĩa van, ngay cả khi lưu chất bên trong đang ở mức áp suất cao, từ đó triệt tiêu sự cố sốc áp cục bộ.

Về mặt kiến trúc vật lý, VAN BƯỚM GANG KITZ G-10DJUE được cấu trúc theo định dạng mỏng (Wafer type) cho phép kẹp chặt trực tiếp vào giữa hai mặt bích của hệ thống đường ống. Thiết kế tinh gọn này không chỉ giúp tiết kiệm tối đa không gian lắp đặt theo chiều dọc mà còn giảm bớt đáng kể tải trọng tĩnh đè lên các cơ cấu giá đỡ. Hơn thế nữa, việc tuân thủ nghiêm ngặt các dung sai kích thước cùng tiêu chuẩn giới hạn vật liệu trong quá trình chế tạo cho phép thiết bị duy trì năng lực vận hành cực kỳ ổn định. Hệ thống gioăng làm kín kết hợp cùng đĩa van kim loại đảm bảo khả năng chống rò rỉ tuyệt đối trong suốt chu trình phân phối lưu chất, biến VAN BƯỚM GANG KITZ G-10DJUE thành một chốt chặn cơ học đáng tin cậy cho các mạng lưới xử lý nước, hệ thống làm mát trung tâm và các dây chuyền sản xuất quy mô lớn.
Các rào cản kỹ thuật về không gian lắp ráp trên mạng lưới đường ống được giải quyết thông qua cấu trúc thiết kế thu gọn. Việc áp dụng các bộ tiêu chuẩn đo lường quốc tế giúp quá trình thay thế, bão dưỡng diễn ra độc lập, không yêu cầu các thao tác gia công cơ khí như hàn cắt trực tiếp trên tuyến ống dẫn.
Mã sản phẩm VAN BƯỚM GANG KITZ G-10DJUE được thiết kế hoàn toàn dựa trên giao thức kết nối Wafer Type, đảm bảo độ tương thích với các chuẩn mặt bích JIS 5K và JIS 10K. Phương pháp kẹp Wafer sử dụng nguyên lý chèn trực tiếp khối thân van vào giữa khoảng trống của hai mặt bích trên đường ống, sau đó cố định bằng lực siết của các ty ren cường độ cao.
Khoảng cách từ mặt đến mặt của thiết bị được chế tạo tuân thủ theo tiêu chuẩn đo lường công nghiệp JIS B2002. Việc đồng bộ với chuẩn JIS B2002 đảm bảo các biến thể cùng chuẩn có thể thay thế chéo cho nhau mà không làm sai lệch cấu trúc hệ thống.
Đồng thời, độ dày của bề mặt đúc thành kim loại được quản lý thông qua quy định kiểm định nội bộ KITZ Standard. Trong quá trình nghiệm thu chất lượng xuất xưởng, mỗi khối thiết bị đều trải qua thử nghiệm rò rỉ áp suất thực tế đối chiếu theo bài kiểm tra nghiêm ngặt KITZ St'd-4.
Thiết bị cung cấp khả năng đóng cắt và niêm phong dòng chảy an toàn ở ngưỡng áp lực sử dụng tối đa đạt mức 1.0 Mpa. Thông số giới hạn này phù hợp để bố trí thiết bị tại các điểm xả, trạm bơm luân chuyển áp lực trung bình và các nhánh cấp lưu chất nội bộ trong xưởng sản xuất.
Đối với yếu tố nhiệt học, phạm vi nhiệt độ sử dụng cho phép của thiết bị dao động từ mức âm 20 độ C đến mức trần 120 độ C. Tại các mức nhiệt độ duy trì ổn định trong dải thông số này, đặc tính luyện kim của kim loại và cấu trúc đàn hồi của màng đệm cao su không bị biến đổi đột ngột. Cấu hình vật liệu này duy trì khả năng làm việc liên tục khi tiếp xúc với các nhóm lưu chất công nghiệp thông dụng, bao gồm mạng lưới nước, hệ thống dẫn xăng dầu và đường ống cung cấp khí nén.
Trong hệ thống khép kín, thân van và đĩa van liên tục phải hấp thụ lực nén cơ học từ bulong, sự thay đổi áp suất động học từ máy bơm và ma sát hóa lý từ môi chất. Do đó, việc ứng dụng các mã vật liệu chuyên biệt là yêu cầu bắt buộc để duy trì tính vẹn toàn cấu trúc.

Kết cấu thân gang dẻo FCD450-10 và trục dẫn động SUS410
Phần khối thân bao bọc bên ngoài trực tiếp chịu tải trọng định tuyến của đường ống. Bộ phận này được đúc từ khối vật liệu gang dẻo (Ductile Iron) với mác kim loại định danh cụ thể là FCD450-10.
Lõi graphite cầu bên trong cấu trúc gang dẻo FCD450-10 tăng cường độ bền kéo và năng lực chống biến dạng, hạn chế nguy cơ nứt gãy vách kim loại khi hệ thống bích được siết ép với mô-men xoắn cao. Cơ năng truyền tải từ người vận hành xuống đĩa van thông qua trục quay. Khu vực trục này sử dụng thép không gỉ mã SUS410. Thép martensitic SUS410 kháng lại các ứng suất xoắn và cắt, đảm bảo trục không bị bẻ cong khi cố gắng xoay đĩa van chống lại áp lực tĩnh của khối lưu chất lớn đang tồn đọng phía trước mặt đĩa.
Hệ thống đĩa Inox và đệm cao su EPDM làm kín động
Phần đĩa van là khu vực chìm hoàn toàn vào dòng lưu chất và trực tiếp thực hiện việc chia tách dòng chảy. Chi tiết này được gia công nguyên khối từ vật liệu Inox. Việc bề mặt Inox không bị oxy hóa dưới các dung môi pha loãng giúp duy trì độ nhẵn bóng, từ đó làm giảm hệ số ma sát trượt và hạn chế sự hình thành các mảng bám cặn vô cơ trên mặt đĩa. Chức năng làm kín kẽ hở giữa thân kim loại cứng và phần đĩa xoay được giải quyết thông qua bộ phận đệm lót. Chi tiết này sử dụng hợp chất cao su tổng hợp EPDM. Đệm EPDM kéo giãn linh hoạt để tạo ra chu vi làm kín hoàn toàn xung quanh đĩa Inox khi van đóng, đồng thời nó trải rộng ra mép ngoài để trực tiếp thay thế chức năng của gioăng đệm mặt bích rời.
Toàn bộ hệ thống VAN BƯỚM GANG KITZ G-10DJUE được chứng nhận để phục vụ các tuyến ống có kích cỡ trải dài từ mức 1 1/2 inch đến 32 inch, quy đổi hệ mét là 40mm đến 800mm. Thay vì sử dụng tay gạt truyền thống, dải sản phẩm này đồng nhất sử dụng cơ chế truyền động điều khiển bằng tay quay hộp số (Gear Operated) nhằm giảm thiểu lực vật lý mà nhân sự cần bỏ ra để thao tác.
Tại các nhánh phân phối lưu lượng thấp, cấu trúc van duy trì độ nhỏ gọn cao nhằm tiết kiệm không gian lắp đặt:
Đường kính 40mm (1 1/2 inch): Khoảng cách tiếp xúc mặt bích L ghi nhận 33.0 mm. Trục điều khiển nhô cao H đạt 175.0 mm. Cơ cấu tay quay đòi hỏi đường kính không gian D 80.0 mm và khoảng lùi L1 122.0 mm. Khối lượng vật lý đạt 1.5 kg.
Đường kính 50mm (2 inch): Mức L tăng lên 43.0 mm. Chiều cao H ở mức 194.0 mm. Không gian vô lăng D và L1 giữ nguyên lần lượt là 80.0 mm và 122.0 mm. Trọng lượng tổng ở mức 2.7 kg.
Đường kính 65mm (2 1/2 inch): Đòi hỏi khoảng trống L là 46.0 mm. Trục thao tác cao H là 202.0 mm. Vô lăng D 80.0 mm, thông số L1 122.0 mm, tổng khối lượng đạt 3.1 kg.
Đường kính 80mm (3 inch): Chiều dài cơ sở L là 46.0 mm. Khung chiều cao H mở rộng đến 236.0 mm. Kích thước bánh đà quay D tăng lên 110.0 mm, thông số L1 đạt 135.0 mm, khối lượng 3.8 kg.
Đường kính 100mm (4 inch): Yêu cầu L ở mức 52.0 mm, độ cao H 246.0 mm. Vô lăng tay quay D 110.0 mm, L1 duy trì 135.0 mm. Trọng lượng ghi nhận 4.3 kg.
Đường kính 125mm (5 inch): Khoảng cách kẹp Wafer L là 56.0 mm. H đạt mức 274.0 mm. Đường kính thao tác D 110.0 mm, khoảng vươn L1 nới rộng thành 150.0 mm. Thiết bị nặng 6.4 kg.
Đường kính 150mm (6 inch): Giữ nguyên thông số L là 56.0 mm. Chiều cao H nới lên 286.0 mm. Không gian tay quay D 110.0 mm và L1 150.0 mm, khối lượng tính toán đạt 8.0 kg.
Khi thể tích dòng chảy tăng đột biến, cấu trúc thiết bị gia tăng rõ rệt về diện tích tiết diện và khối lượng đúc nhằm duy trì tính toàn vẹn cơ học:
Đường kính 200mm (8 inch): Độ dài L là 60.0 mm, khoảng cao H đo được 325.0 mm. Cụm tay quay D mở rộng ra 170.0 mm, L1 đạt 180.0 mm. Trọng lượng kết cấu vọt lên 14 kg.
Đường kính 250mm (10 inch): Cần khoảng trống L 68.0 mm. Chiều cao trục H là 381.0 mm. Bánh đà điều khiển D kích thước 250.0 mm, trục L1 là 250.0 mm, tổng mức khối lượng 27 kg.
Đường kính 300mm (12 inch): Yêu cầu lắp ráp L là 78.0 mm, vươn cao H đạt 406.0 mm. Kích thước vô lăng D 250.0 mm, L1 250.0 mm, trọng lượng tĩnh 35 kg.
Mức 350mm (14 inch) cân nặng 56 kg. Mức 400mm (16 inch) đạt 78 kg. Tại phân khúc 450mm (18 inch), khối lượng thiết bị đạt 104 kg. Lên mức 500mm (20 inch) là 148 kg. Đường kính 550mm (22 inch) chạm mức 185 kg, và bản 600mm (24 inch) ghi nhận 211 kg.
Tại nhóm đường kính siêu lớn chuyên phục vụ tuyến dẫn dòng chính yếu, các thông số hộp số được tinh chỉnh chuyên biệt:
Đường kính 650mm (26 inch): Khoảng cách kẹp L cần 165.0 mm. Trục điều khiển cao H đạt 710.0 mm. Tay quay tạo lực D phải dùng đường kính 600.0 mm, với trục lùi L1 là 413.0 mm. Khối lượng lắp đặt lên tới 314 kg.
Đường kính 700mm (28 inch): Chiều dày L là 165.0 mm. Mức cao H mở rộng đến 735.0 mm. Cơ cấu truyền động D 600.0 mm, L1 đo được 413.0 mm, nặng 333 kg.
Đối với hai bản cực đại 750mm (30 inch) và 800mm (32 inch), thiết bị duy trì thông số bề dày L là 190.0 mm. Do ứng dụng tỷ số truyền động lớn hơn trong hộp số, kích thước vô lăng D được thu gọn về mức 500.0 mm, khoảng cách L1 là 365.0 mm. Cả hai phiên bản chia sẻ mức khối lượng đồng nhất là 495 kg. Điểm khác biệt nằm ở khoảng trống vận hành H: Mức 750mm sở hữu H là 836.0 mm, trong khi kích thước 800mm ghi nhận chiều cao tối đa H là 862.0 mm.
