Thị trường van công nghiệp luôn đa dạng và phong phú, thay đổi và cải tiến không ngừng để cung cấp các sản phẩm đáp ứng nhu cầu của các ngành nghề liên quan. Và bẫy hơi chính là chủ đề mà ITT muốn nói đến trong bài viết lần này! Vậy Bẫy hơi là gì? Cũng như cấu tạo của bẫy hơi dạng đĩa là như thế nào?
Bẫy hơi là gì?
Ngày nay, hơi nước và thiết bị sinh hơi trở thành nhu cầu không thể thiếu trong ngành công nghiệp như: mía đường, sản xuất bia, dệt may, dầu mỏ, chế biến thực phẩm…
Không một hệ thống hơi nào hoàn hảo mà không có bẫy hơi. Đây là thiết bị quan trọng nhất trong đường ống nước ngưng. Một bẫy hơi tốt phải lấy sạch hết nước ngưng, cũng như không khí và các khí không ngưng khác ra khỏi hệ thống để hơi nước đạt được trạng thái tinh khiết, càng khô, để hệ hệ thống càng tốt về mặt hiệu suất và kinh tế.
Bẫy hơi là một trong những thiết bị quan trọng nhất trong hệ thống sử dụng hơi nước vì nếu như bẫy hơi hoạt động không đúng chức năng sẽ gây ra rất nhiều vấn đề cho hệ thống hơi. Tất cả các bẫy hơi thông thường khi hoạt động đều có chu kỳ đóng (ngăn không cho hơi thất thoát) và chu kỳ mở (xả nước ngưng ra ngoài)
Giới thiệu về bẫy hơi dạng đĩa
Bẫy hơi dạng đĩa hay còn gọi là bẫy hơi đồng tiền, cóc ngưng đồng tiền, tách nước đồng tiền, bẫy hơi nhiệt tĩnh. Có nhiệm vụ là dùng để tách hơi nước đọng trên đường hơi ra khỏi đường ống, giúp cho hệ thống hơi không còn pha lẫn nước bên trong nữa.
Bẫy hơi dạng đĩa, bẫy hơi nhiệt tĩnh có cấu tạo gồm từ một hoặc nhiều đĩa nhiệt được kết nối với nhau, hoạt động theo cơ chế ngưng tụ trong vật lý, khi nước ngưng đọng thì đĩa nhiệt sẽ bị giảm nhiệt và co lại giúp nước ngưng được thải ra ngoài, khi toàn bộ nước ngưng được thải ra ngoài thì nhiệt độ của các đĩa nhiệt sẽ tăng dần và bẫy hơi cũng từ đó đóng lại.
Thông số kỹ thuật của bẫy hơi dạng đĩa
- Vật liệu: Gang dẻo
- Áp lực làm việc: PN10, PN16
- Nhiệt độ làm việc: Max 200 độ c
- Kích cỡ: DN15 đến DN100
- Kết nối ống: Lắp ren, mặt bích
- Môi trường làm việc: Hơi nóng
- Tình trạng hàng: Có sẵn
- Bảo hành: 12 tháng
Bẫy hơi dạng đĩa hoàn toàn tự động trong quá trình tách nước, cùng xem hình vẽ đễ hiểu rõ hơn về cấu tạo của bẫy hơi dạng đĩa

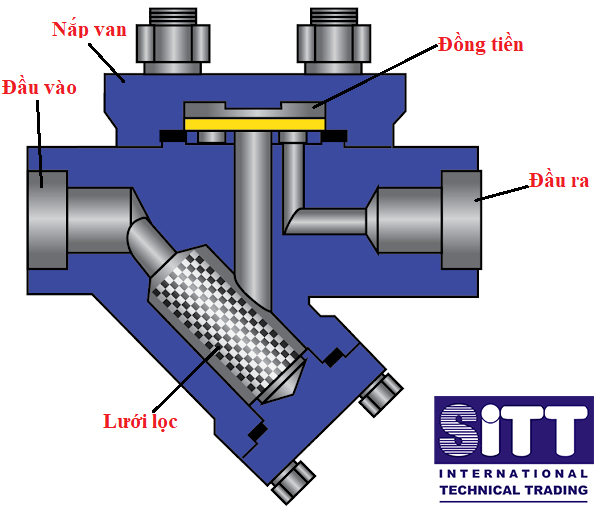

Cấu tạo của bẫy hơi dạng đĩa
Bẫy hơi dạng đĩa được cấu tạo cơ bản như sau
- Thân bằng đồng , gang , inox .... có khả năng làm việc với môi trường nhiệt độ cao lắp đặt cho các hệ thống đường ống hơi nóng. Kết nối ren hoặc mặt bích tùy hệ thống
- Thân dưới có một rãnh chữ y để lắp lưới lọc giúp loại bỏ các cặn bẩn trong đường ống, các cặn bẩn này đi vào phần đĩa bẫy hơi.
- Một đĩa bẫy hay còn gọi là bộ phận lá ngưng hơi nước có hình dạng tròn hình đồng tiền bằng inox để tách ngưng nước
- Phểu xã nước là phần sẽ nhận nước từ đĩa bẫy đổ ra và xả ra ngoài đường ống
- Bộ phận nắp chụp trên để bảo vệ van kín và hoạt động ổn định tránh rò rỉ thoát hơi khí ra ngoài
Nguyên lý hoạt động của bẫy hơi dạng đĩa
Hoạt động dựa trên hai cơ chế chính đó là lực học và nhiệt học kết hợp trong quá trình vận hành liên tục chuyển đổi . Khi hơi đi qua van nó sẽ bị loại bỏ hết các rác, cặn còn xót trong đó thông qua lưới lọc và đẩy xuống dưới đáy hình chữ y - Hơi nóng sạch sẽ được di chuyển tiếp qua phần đĩa bẫy ở trên .
Khi đi hơi nóng qua phần đĩa, hơi nóng sẽ bị chặn bởi phần đĩa nhiệt đang giản nở vì nhiệt. Khi xuất hiện nước ngưng, phần đĩa nhiệt sẽ co lại và mở đường xả nước ngưng cho nước ngưng đi qua và xả ra ngoài. Đến khi đã hết nước ngưng và chỉ còn hơi nóng, đĩa nhiệt sẽ tiếp tục giản nở và đóng đường xả của bẫy cho đến khi tiếp tục xuất hiện nước ngưng.
Các dạng bẫy hơi dạng đĩa
Bẫy hơi dạng đĩa lắp ren
- Đây là dạng bẫy hơi dạng đĩa có kết nối với đường ống bằng ren điều này giúp cho chúng ta dễ dàng thay thế, sửa chữa, bảo dưỡng.
- Bẫy hơi đồng tiền lắp ren thường có các size nhỏ như dn10, dn15, dn20, dn25, dn32, dn40, dn50 được chế tạo bằng vật liệu gang dẻo.
Bẫy hơi dạng đĩa mặt bích
Bẫy hơi đồng tiền mặt bích thường có các size van lớn như dn50, dn65, dn80, dn100... kết nối với các đường ống có kích thước lớn nên phải kết nối mặt bích giúp tăng khả năng chịu áp lực của đường ống.
Ưu điểm bẫy hơi dạng đĩa
• Cấu tạo đơn giản.
• Kích thước nhỏ và trọng lượng nhẹ.
• Có thể gắn ở mọi vị trí.
• Gồ ghề. chịu được búa nước.
• Chức năng không bị suy giảm do quá nhiệt.
• Đa năng, phù hợp với dải áp suất rộng.
• Dễ dàng kiểm tra hiệu suất tại hiện trường.
Nhược điểm bẫy hơi dạng đĩa
• Áp suất ngược quá mức trong hệ thống hồi lưu có thể ngăn không cho bẫy đóng.
• Tuổi thọ giảm đáng kể khi áp suất di chuyển trên 300 psi.
• Độ ồn khi xả cao.
• Các hạt bụi bẩn có thể làm tăng tốc độ chu kỳ gây mòn.
