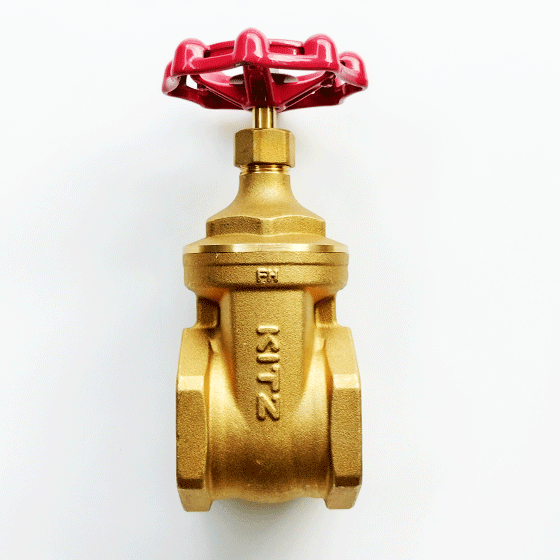

Thông Số Kỹ Thuật: Van Cửa Đồng Thau KITZ PN16FH
Model KITZ PN16FH là thiết bị cô lập lưu chất công nghiệp được phân loại chính thức là van cửa bằng đồng thau. Trong hạ tầng đường ống, van cửa vận hành hoàn toàn như một cơ cấu cô lập đóng/mở chứ không phải là thiết bị điều tiết dòng chảy. Cấu trúc cơ học bên trong vận hành bằng cách đẩy một đĩa van bằng đồng thau đặc theo hướng vuông góc cắt ngang dòng chảy để ngắt hoàn toàn chuyển động của lưu chất. Cấu hình hình học cụ thể này quy định van bắt buộc phải duy trì ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn trong quá trình vận hành. Thiết kế bên trong không hỗ trợ việc tiết lưu dòng chảy liên tục hoặc điều chỉnh lưu lượng. Vận hành van KITZ PN16FH ở trạng thái mở một phần sẽ ép lưu chất công tác qua một diện tích mặt cắt bị thu hẹp, gây ra dòng chảy vận tốc cao cục bộ. Hành vi dòng chảy động này dẫn đến xói mòn do dòng chảy (wire drawing), một hiện tượng vật lý làm ăn mòn nhanh chóng đĩa van bằng đồng thau và các bề mặt mặt tựa bên trong thân van, phá hủy vĩnh viễn khả năng duy trì độ kín áp suất của cơ cấu. Nhà sản xuất chỉ định model cụ thể này theo tiêu chuẩn áp suất PN16, tiêu chuẩn này thiết lập độ dày thành cấu trúc của phần đúc đồng thau, khả năng chịu áp suất và các thông số vận hành nhiệt cụ thể của cụm van.
Các Thông Số Nhiệt Và Khả Năng Chịu Áp Suất
Độ toàn vẹn vận hành của van phụ thuộc trực tiếp vào việc tuân thủ nghiêm ngặt các giới hạn áp suất làm việc tối đa đã định. Nhà sản xuất quy định hai ngưỡng vận hành riêng biệt dựa trên năng lượng nhiệt của lưu chất bên trong.
Đối với các hệ thống đường ống vận chuyển lưu chất ở nhiệt độ môi trường tiêu chuẩn lên đến tối đa 100°C, áp suất làm việc tối đa cho phép được định mức nghiêm ngặt ở mức 16 bar. Giới hạn 16 bar này xác định áp suất tĩnh nội tại tối đa tuyệt đối mà thân van chịu áp bằng đồng thau có thể chứa an toàn mà không bị biến dạng vật liệu. Người vận hành hệ thống phải kiểm soát cấu hình máy bơm phía thượng nguồn và tích hợp các cơ cấu xả áp cần thiết để đảm bảo hiện tượng va đập thủy lực thoáng qua, thường gọi là hiện tượng búa nước (water hammer), không bao giờ tạo ra các đỉnh áp suất động vượt quá ranh giới cấu trúc 16 bar này.
Khi lưu chất bên trong đạt đến nhiệt độ nâng cao là 170°C, các tính chất vật lý của vật liệu thay đổi về mặt bản chất. Sự giãn nở nhiệt và sự mềm đi về mặt kim loại làm giảm độ bền kéo vật lý của thân van bằng đồng thau và giới hạn chảy của các thiết bị kiểm soát bên trong. Do đó, nhà sản xuất giảm áp suất làm việc tối đa xuống còn 7 bar. Vận hành trên 7 bar ở nhiệt độ 170°C có nguy cơ gây biến dạng cơ học cho vỏ đồng thau và làm hỏng ngay lập tức các bộ làm kín ty van động. Bằng cách giới hạn nghiêm ngặt áp suất nội tại ở nhiệt độ cao, thiết kế kỹ thuật đảm bảo thân van duy trì độ toàn vẹn cấu trúc và các thiết bị bên trong đã giãn nở không bị trầy xước hoặc kẹt trong quá trình truyền động.
Thành Phần Kim Loại Và Thiết Kế Thiết Bị
Độ bền cấu trúc, khả năng tương thích hóa học và khả năng giữ áp suất của van cửa phụ thuộc vào các hợp kim công nghiệp cụ thể được nhà sản xuất chỉ định cho ranh giới chịu áp và các thiết bị kiểm soát dòng chảy.
Thân Van Chịu Áp Bằng Đồng Thau
Các thiết bị chịu áp chính, cụ thể là thân van chính và nắp van phía trên, được chế tạo hoàn toàn từ Đồng thau (Brass). Đồng thau cung cấp tỷ lệ độ bền trên khối lượng cao và khả năng gia công tuyệt vời, cho phép tạo ra các ren trong chính xác và các bề mặt mặt tựa chuẩn xác. Việc ứng dụng đồng thau làm cho model PN16FH trở thành một giải pháp công nghiệp phù hợp cho việc vận chuyển lưu chất không ăn mòn, hệ thống cấp nước tiêu chuẩn và các đường khí nén nơi khả năng kháng hóa chất đặc thù của đồng thiếc (bronze) không bị bắt buộc về mặt cấu trúc bởi thiết kế hệ thống. Nắp van bằng đồng thau chứa an toàn áp suất lưu chất bên trong dọc theo trục thẳng đứng phía trên và cung cấp lớp vỏ cứng vững cho vật liệu tết chèn động.
Ty Van Bằng Đồng Thau Chống Khử Kẽm
Ty van vận hành trung tâm đóng vai trò là bộ truyền động cơ học giữa tay quay bên ngoài và rào cản lưu chất bên trong. Thiết bị này đòi hỏi một vật liệu chuyên dụng có khả năng chịu được ma sát quay liên tục và ứng suất xoắn cao trong môi trường nước. Các hợp kim đồng thau tiêu chuẩn có thể bị hiện tượng khử kẽm trong hệ thống nước, một quá trình hóa học nơi kẽm bị tách ra khỏi ma trận hợp kim, để lại một cấu trúc đồng yếu, xốp và giòn. Để ngăn chặn sự tấn công hóa học này, nhà sản xuất gia công ty van của PN16FH từ Đồng thau chống khử kẽm (DZR Brass - Dezincification Resistant Brass). Công thức vật liệu cụ thể này ngăn chặn sự tách kẽm và duy trì độ bền cắt cao trong suốt tuổi thọ vận hành của van. Khi lực vật lý được tác dụng vào tay quay để đảm bảo độ kín nước, ty van chống khử kẽm chống lại các lực xoắn và ngăn ngừa các ren máy bên trong bị trượt ren dưới tải trọng cơ học nặng.
Đĩa Van Kiểm Soát Bên Trong Bằng Đồng Thau
Rào cản dòng chảy bên trong là đĩa nêm được chế tạo từ Đồng thau tiêu chuẩn. Đĩa van bằng đồng thau chịu áp suất lưu chất trực tiếp và tạo ra mặt làm kín cơ học chống lại các mặt tựa của thân van đã được gia công khi người vận hành ép nó vào vị trí đóng. Độ cứng vững của đĩa nêm đồng thau ngăn nó bị uốn cong dưới tải trọng áp suất tối đa 16 bar, đảm bảo tiếp xúc đồng đều trên toàn bộ diện tích làm kín.
Gland Packing Sợi Aramid Phủ Graphite
Mối làm kín động xung quanh ty van quay phải ngăn chặn rò rỉ lưu chất trong khi vẫn cho phép vận hành cơ học mượt mà. PN16FH sử dụng tết chèn (gland packing) cấu tạo từ Sợi Aramid kết hợp với Graphite. Sợi Aramid cung cấp độ bền kéo cao, độ ổn định kích thước và khả năng chịu nhiệt trên toàn bộ dải nhiệt độ vận hành lên đến giới hạn 170°C. Thành phần graphite hoạt động như một chất bôi trơn khô tích hợp bên trong ma trận dạng sợi. Sự kết hợp vật liệu cụ thể này làm giảm ma sát cơ học khi người vận hành xoay ty van, giảm thiểu mô-men xoắn cần thiết để truyền động và duy trì độ kín nước và kín khí nghiêm ngặt đối với môi trường bên ngoài.
Bố Trí Kích Thước Và Yêu Cầu Không Gian
Lập kế hoạch không gian chính xác là bắt buộc trước khi tích hợp KITZ PN16FH vào bố trí đường ống. Model này được sản xuất theo các Kích Thước Ống Danh Nghĩa (NPS) tiêu chuẩn, quy định các thông số cụ thể cho khoảng trống lắp đặt face-to-face trên đường ống (L), khoảng trống vận hành theo chiều dọc (H), và đường kính tay quay (D) cần thiết cho việc truyền động bằng tay.
- NPS 1/2 (DN 15): Chiều dài lắp đặt yêu cầu khoảng trống 42 mm, cùng với khoảng trống chiều dọc 73 mm và tay quay 50 mm.
- NPS 3/4 (DN 20): Mở rộng chiều dài face-to-face lên 47 mm, yêu cầu khoảng trống chiều dọc 87 mm và tay quay 55 mm.
- NPS 1 (DN 25): Quy định không gian trên đường ống là 50 mm, chiều cao vận hành theo chiều dọc 97 mm và tay quay 60 mm.
- NPS 1 1/4 (DN 32): Chiều dài lắp đặt 60 mm, khoảng trống chiều dọc 118 mm và tay quay 70 mm.
- NPS 1 1/2 (DN 40): Yêu cầu không gian trên đường ống 63 mm, khoảng trống chiều dọc 126 mm và tay quay 80 mm.
- NPS 2 (DN 50): Mở rộng chiều dài lắp đặt lên 72 mm với chiều cao thẳng đứng yêu cầu là 154 mm. Cấu hình 2 inch này sử dụng riêng tay quay 90 mm để tối đa hóa lực đòn bẩy cơ học, đảm bảo vận hành bằng tay mượt mà chống lại lực cản lưu chất cao do áp suất đường ống 16 bar tác dụng lên đĩa van bằng đồng thau đang đóng.
