Van Cửa Gang KITZ 10FCHI (JIS 10K): Thông Số Kỹ Thuật Và Cô Lập Lưu Chất

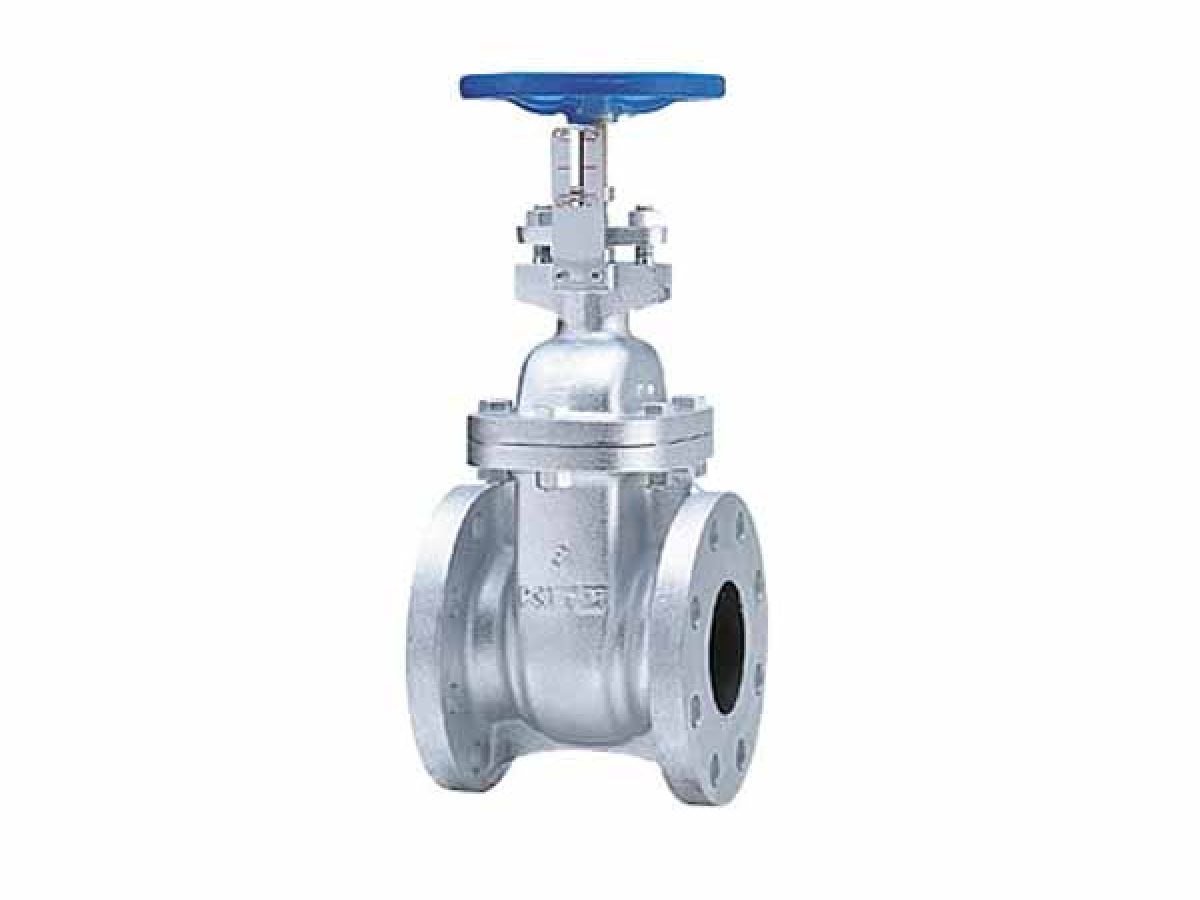

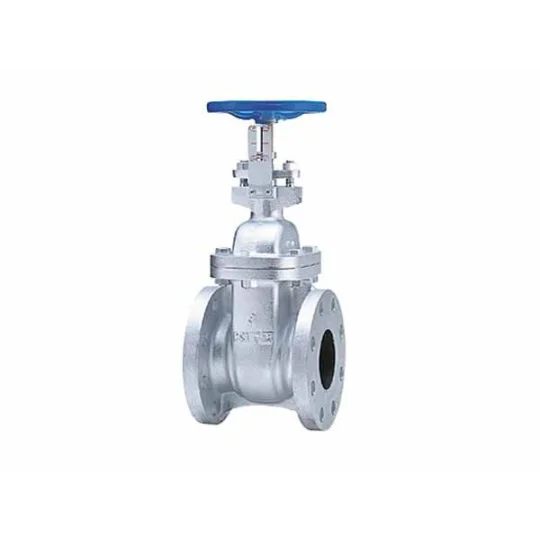

KITZ 10FCHI là dòng van cửa bằng gang công nghiệp được thiết kế để cô lập dòng chảy lưu chất trong các hệ thống đường ống. Vận hành hoàn toàn như một cơ cấu kiểm soát đóng/mở (on/off), model này được phân loại theo tiêu chuẩn áp suất JIS 10K. Van hoạt động bằng cách truyền động một đĩa đặc di chuyển vuông góc với đường dẫn lưu chất, thực hiện việc bắt đầu hoặc dừng dòng chảy một cách hiệu quả. Kiến trúc kỹ thuật của van dựa trên các kích thước chuẩn hóa, thành phần luyện kim vật liệu được chỉ định và các ngưỡng áp suất chính xác để đảm bảo vận hành cơ học ổn định. Tài liệu này chi tiết hóa các thông số kỹ thuật, vật liệu cấu trúc và kích thước vật lý của van KITZ 10FCHI.
Ngưỡng Vận Hành: Giới Hạn Áp Suất Và Nhiệt Độ
Độ ổn định cơ học và khả năng làm kín của KITZ 10FCHI được quy định theo tiêu chuẩn JIS B2031 bởi các ngưỡng áp suất riêng biệt tương ứng với tải nhiệt của môi trường lưu chất:
- Môi Trường Tiêu Chuẩn (Lên đến 120°C): Duy trì áp suất làm việc tối đa là 1.4 Mpa. Thông số này được chỉ định cho các đường ống nước môi trường xung quanh và hệ thống làm mát áp suất thấp, đảm bảo độ toàn vẹn cấu trúc mà không gây ra rủi ro giãn nở nhiệt cho các bộ phận chuyển động bên trong hoặc phớt chặn ty van.
- Nhiệt Độ Nâng Cao (Lên đến 133°C): Vận hành với định mức áp suất làm việc tối đa là 0.2 Mpa. Người vận hành hệ thống phải đảm bảo nghiêm ngặt rằng thiết kế đường ống không vượt quá các biến số áp suất và nhiệt độ đồng thời này để ngăn ngừa mỏi cơ học bên trong thân van bằng gang.
Cơ Học Cấu Trúc Và Cấu Hình Thiết Kế
Kiến trúc bên trong và hình học bên ngoài của KITZ 10FCHI được thiết kế để tối ưu hóa không gian và tuân thủ nghiêm ngặt các tiêu chuẩn cơ khí quốc tế:
- Bộ chỉ thị vị trí van: Van sử dụng cơ cấu ty chìm, ty không nâng (inside screw, non-rising stem), đảm bảo tổng chiều cao bên ngoài cố định trong suốt quá trình vận hành, phù hợp cho các lắp đặt có giới hạn khoảng trống phía trên. Bộ chỉ thị ví trí giúp người vận hành nhận biết được vị trí của đĩa van khi quan sát bên ngoài
- Truyền Động Bên Trong Và Kiến Trúc Nắp Van Bắt Bulông: Cấu hình nắp van bắt bulông (bolted bonnet) cho phép kỹ thuật viên hiện trường tháo toàn bộ cụm bộ phận bên trong (nắp van, ty van và đĩa van) để bảo trì hoặc kiểm tra mà không cần tháo thân van chính ra khỏi đường ống.
- Tiêu Chuẩn Kết Nối Và Quy Trình Thử Nghiệm: Việc tích hợp vào đường ống được thực hiện thông qua các đầu nối mặt bích mặt phẳng (Flat Face - FF) tuân thủ tiêu chuẩn JIS B2239 10K, giúp phân bổ đồng đều lực nén của bulông để ngăn ngừa ứng suất uốn lên cấu trúc gang. Chiều dài lắp đặt đầu-đến-đầu (face-to-face) tuân thủ nghiêm ngặt tiêu chuẩn BS 3464, Phù hợp với các dòng van theo tiêu chuẩn BS 3464 như một thiết bị thay thế trực tiếp mà không cần sửa đổi đường ống hiện hữu. Hơn nữa, độ dày thành phần đúc được quy định bởi Tiêu chuẩn Độc quyền của KITZ (KITZ Standards), với mỗi đơn vị đều phải trải qua thử nghiệm áp suất thủy tĩnh vỏ van và mặt tựa KITZ St'd-2 bắt buộc để xác minh độ toàn vẹn cấu trúc ở định mức tối đa 1.4 Mpag.
Thành Phần Vật Liệu Của Các Thiết Bị KITZ 10FCHI
Tuổi thọ và khả năng chống ăn mòn hóa học của van phụ thuộc vào tính chất luyện kim cụ thể của các chi tiết tĩnh và động.
Gang Xám FC300 Cho Thân Và Nắp Van
Các thành phần cấu trúc chính—thân van chính và nắp van bắt bulông—được đúc từ gang xám FC300. Ký hiệu FC300 chỉ ra rằng vật liệu sở hữu độ bền kéo tối thiểu là 300 MPa. Gang xám được đánh giá rất cao trong xử lý lưu chất nhờ độ bền nén xuất sắc, khả năng gia công tốt và khả năng triệt tiêu va đập cơ học phát sinh do dòng chảy lưu chất. Bản chất vững chắc của FC300 đảm bảo thân van không bị biến dạng dưới áp suất đường ống, điều này rất quan trọng để duy trì độ dung sai chặt chẽ cần thiết cho đĩa van bên trong làm kín chính xác.
Ty Van Bằng Đồng Thau Rèn C3771
Ty van không nâng được sản xuất từ đồng thau C3771. Quá trình rèn ép đồng thau dưới áp suất cao, loại bỏ các lỗ xốp bên trong và căn chỉnh cấu trúc hạt của kim loại. Điều này tạo ra một chi tiết có độ bền xoắn vượt trội, có khả năng chịu được lực xoay tác dụng qua tay quay mà không bị xoắn hoặc biến dạng cắt. Đồng thau cũng cung cấp khả năng chống oxy hóa và ăn mòn cao, đảm bảo các ren ty van luôn sạch sẽ và vận hành trơn tru ngay cả sau khi tiếp xúc lâu dài với môi trường chất lỏng.
Đĩa Van Bằng Đồng Đúc CAC
Đĩa kiểm soát dòng chảy, phần tiếp xúc với bề mặt mặt tựa bên trong, được chế tạo từ đồng đúc CAC. Đồng là một hợp kim của đồng và thiếc, nổi tiếng với khả năng chống ăn mòn đặc biệt và ma sát bề mặt thấp. Bằng cách sử dụng đĩa van bằng đồng tiếp xúc với thân van bằng gang, KITZ giảm thiểu rủi ro ăn mòn điện hóa (galvanic corrosion) và ngăn đĩa van bị trầy xước hoặc kẹt vào các rãnh dẫn hướng của thân van. Chuyển động mượt mà của đĩa van bằng đồng dọc theo ty van bằng đồng thau đảm bảo sự truyền động ổn định trong suốt tuổi thọ vận hành của van.
Bảng Kích Thước Vật Lý Và Trọng Lượng Theo Kích Cỡ Van
KITZ 10FCHI được sản xuất với nhiều kích cỡ để đáp ứng các đường kính đường ống khác nhau. Các kích thước—cụ thể là chiều dài (L), chiều cao (H), và đường kính tay quay (D)—tỷ lệ thuận với kích thước đường ống danh định.
Thông Số Kích Thước Đường Kính Nhỏ (DN40 - DN80)
- DN40 (1 1/2 inch): Chiều dài (L) là 140.0 mm. Tổng chiều cao (H) là 210.0 mm. Đường kính tay quay (D) là 140.0 mm. Trọng lượng là 8.7 kg.
- DN50 (2 inch): Chiều dài (L) là 146.0 mm. Tổng chiều cao (H) là 250.0 mm. Đường kính tay quay (D) là 140.0 mm. Trọng lượng là 11.0 kg.
- DN65 (2 1/2 inch): Chiều dài (L) là 159.0 mm. Tổng chiều cao (H) là 285.0 mm. Đường kính tay quay (D) là 160.0 mm. Trọng lượng là 15.0 kg.
- DN80 (3 inch): Chiều dài (L) là 165.0 mm. Tổng chiều cao (H) là 350.0 mm. Đường kính tay quay (D) là 160.0 mm. Trọng lượng là 18.0 kg.
Các đơn vị nhỏ này tương đối gọn nhẹ và có thể được định vị cũng như bắt bulông thủ công bởi một kỹ thuật viên. Đường kính tay quay được thiết kế tương thích với lực cản lưu chất bên trong, đảm bảo việc vận hành bằng tay vẫn dễ dàng mà không cần hỗ trợ cơ học.
Thông Số Kích Thước Đường Kính Trung Bình (DN100 - DN150)
- DN100 (4 inch): Chiều dài (L) là 171.0 mm. Tổng chiều cao (H) là 400.0 mm. Đường kính tay quay (D) là 180.0 mm. Trọng lượng là 26.0 kg.
- DN125 (5 inch): Chiều dài (L) là 190.0 mm. Tổng chiều cao (H) là 460.0 mm. Đường kính tay quay (D) là 225.0 mm. Trọng lượng là 40.0 kg.
- DN150 (6 inch): Chiều dài (L) là 210.0 mm. Tổng chiều cao (H) là 515.0 mm. Đường kính tay quay (D) là 225.0 mm. Trọng lượng là 53.0 kg.
Chuyển sang nhóm đường kính trung bình, kích thước vật lý của van tăng lên đáng kể. Tại DN150, trọng lượng đạt 53.0 kg, quy định bắt buộc phải sử dụng palăng cơ học hoặc quy trình nâng hai người trong quá trình lắp đặt để ngăn ngừa chấn thương hoặc làm hỏng mặt bích. Đường kính tay quay được mở rộng lên 225.0 mm để cung cấp lợi thế cơ học cần thiết nhằm nâng đĩa van nặng hơn chống lại áp suất lưu chất lớn hơn.
Thông Số Kích Thước Đường Kính Lớn (DN200 - DN300)
- DN200 (8 inch): Chiều dài (L) là 241.0 mm. Tổng chiều cao (H) là 635.0 mm. Đường kính tay quay (D) là 300.0 mm. Trọng lượng là 85.0 kg.
- DN250 (10 inch): Chiều dài (L) là 273.0 mm. Tổng chiều cao (H) là 760.0 mm. Đường kính tay quay (D) là 350.0 mm. Trọng lượng là 139.0 kg.
- DN300 (12 inch): Chiều dài (L) là 305.0 mm. Tổng chiều cao (H) là 870.0 mm. Đường kính tay quay (D) là 350.0 mm. Trọng lượng là 179.0 kg.
Các van lớn nhất trong dòng 10FCHI là các thiết bị công nghiệp hạng nặng. Van DN300 cao gần một mét (870.0 mm) và nặng 179.0 kg. Cần phải có các giá đỡ cấu trúc chính xác bên dưới đường ống để xử lý tải trọng cục bộ này. Mặc dù có kích thước thẳng đứng lớn, thiết kế ty chìm đảm bảo chiều cao 870.0 mm là không gian tối đa tuyệt đối cần thiết, cho phép các đơn vị này được lắp đặt trong các tầng hầm công nghiệp hoặc các hầm ống chật hẹp, nơi mà van ty nổi truyền thống sẽ va chạm với cấu trúc trần khi mở.
