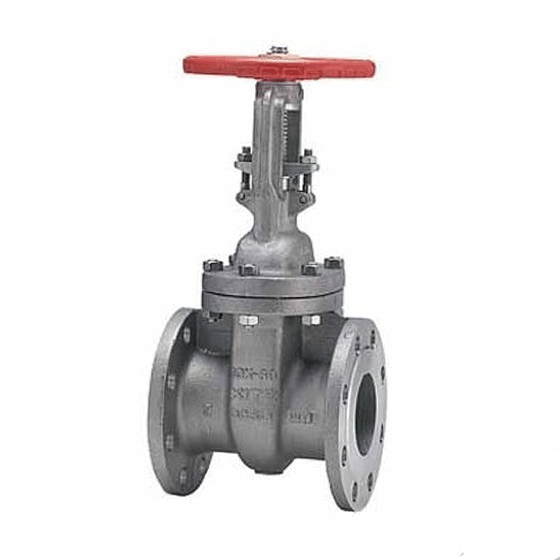

VAN CỬA INOX KITZ - 10UMA

Danh mục sản phẩm

VAN CỬA INOX KITZ - 10UMA

  • 10UMA
  • 500.000đ
  • Loại: Van Cửa
    Thân: Inox; Trục: Inox ; Đĩa: Inox
    Kết nối: Mặt bích JIS10k
    Áp suất làm việc tối đa: 1.0Mpa tại 300 độ C với nước, dầu, khí,…

  • Thông tin sản phẩm
Mục lục

    Thông Số Kỹ Thuật: Van Cửa Inox Đúc KITZ 10UMA

    Thông Số Kỹ Thuật: Van Cửa Inox Đúc KITZ 10UMA

    KITZ 10UMA là một thiết bị đường ống công nghiệp được phân loại kỹ thuật là van cửa bằng thép không gỉ đúc (cast stainless steel gate valve). Trong cơ học lưu chất, van cửa vận hành hoàn toàn như một cơ cấu cô lập đóng/mở (on-off) chính. Kiến trúc bên trong đẩy một rào cản bằng kim loại đặc di chuyển vuông góc cắt ngang đường dẫn dòng chảy. Cấu hình hình học này quy định van bắt buộc phải duy trì ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn trong quá trình đường ống đang hoạt động. Việc áp dụng 10UMA cho mục đích điều tiết dòng chảy hoặc tiết lưu lưu chất liên tục sẽ tạo ra một diện tích mặt cắt ngang bị thu hẹp. Việc ép môi trường lưu chất công nghệ đi qua khe hở hẹp này làm gia tốc lưu chất vào trạng thái vận tốc cao cục bộ. Động lực học lưu chất kết quả gây ra hiện tượng xói mòn do dòng chảy (wire drawing), một quá trình ăn mòn vật lý mài mòn làm phá hủy các bề mặt mặt tựa bên trong và làm hỏng ranh giới áp suất cấu trúc. Nhà sản xuất xếp loại thiết bị cụ thể này theo tiêu chuẩn áp suất 10K. Phân loại kỹ thuật này thiết lập các lực tĩnh mà vỏ chứa áp có thể chịu đựng an toàn.

    Khả Năng Tuân Thủ Tiêu Chuẩn Kép: Thông Số JIS Và ASME

    Một đặc tính kỹ thuật nổi bật của KITZ 10UMA là sự tích hợp cả tiêu chuẩn Công nghiệp Nhật Bản (JIS) và tiêu chuẩn Hiệp hội Kỹ sư Cơ khí Hoa Kỳ (ASME). Sức kết hợp tiêu chuẩn kép này quy định khả năng tương thích lắp đặt của van trong các bố trí đường ống hỗn hợp tiêu chuẩn.

    Hình Học Mặt Bích Và Thông Số Lắp Đặt

    Van kết nối với đường ống liền kề bằng các đầu nối mặt bích. Hình học vật lý của các kết nối mặt bích này, bao gồm đường kính đường tròn tâm bulông và số lượng lỗ bắt bulông, tuân thủ nghiêm ngặt tiêu chuẩn kỹ thuật JIS B2220 10K. Kết nối mặt bích phân bổ ứng suất cơ học đồng đều trên diện tích mối nối và cho phép tháo lắp thân van một cách dễ dàng mà không cần phải xoay hay cắt đường ống.

    Kích Thước Cấu Trúc Và Độ Dày Thành Van

    Trong khi các mặt bích tuân thủ tiêu chuẩn JIS, chiều dài lắp đặt mặt-đến-mặt (End to End) của van được sản xuất theo tiêu chuẩn ASME B16.10 CLASS 150. Hơn nữa, độ dày thành cấu trúc của vỏ thép không gỉ đúc tuân thủ tiêu chuẩn ASME B16.34 CLASS 150. Sự kết hợp các thông số này đảm bảo thiết bị có thể chịu được các lực nội tại đáng kể trong khi vẫn phù hợp với các khoảng trống lắp đặt thường dành cho các thành phần đường ống Class 150. Mỗi đơn vị hoàn thiện đều trải qua quá trình kiểm tra xác minh vật lý nghiêm ngặt theo tiêu chuẩn thử nghiệm KITZ St'd-3 trước khi xuất xưởng.

    Giới Hạn Vận Hành Động Lực Học Nhiệt

    Việc tích hợp đúng cách van KITZ 10UMA đòi hỏi phải tuân thủ nghiêm ngặt các ranh giới áp suất đã được chứng nhận, được quy định bởi trạng thái vật lý và năng lượng nhiệt của lưu chất công nghệ:

    • Vận Hành Ở Nhiệt Độ Nâng Cao (Lên đến 300°C): Duy trì áp suất làm việc cho phép tối đa là 1.0 MPa đối với các hệ thống vận chuyển nước, dầu công nghiệp và khí tiêu chuẩn. Giới hạn này xác định áp suất tĩnh nội tại tối đa tuyệt đối mà vỏ chịu áp bằng thép không gỉ đúc có thể chứa an toàn dưới tải nhiệt cao liên tục.
    • Bảo Vệ Chống Va Đập Thủy Lực: Người vận hành hệ thống phải tích hợp các thiết bị xả áp tự động để ngăn hiện tượng va đập thủy lực thoáng qua (búa nước). Việc tạo ra các đỉnh áp suất động vượt quá ranh giới cấu trúc 1.0 MPa ở 300°C sẽ dẫn đến rủi ro biến dạng cơ học của vỏ chịu áp và gây hỏng lập tức các cơ cấu làm kín bên trong.

    Thành Phần Vật Liệu Cho Môi Trường Ăn Mòn

    Thành Phần Vật Liệu Cho Môi Trường Ăn Mòn

    Độ bền vật lý, khả năng tương thích hóa học và độ tin cậy vận hành tại hiện trường của KITZ 10UMA dựa vào luyện kim thép không gỉ chuyên dụng được thiết kế để quản lý các lực thủy lực bên trong và ứng suất truyền động cơ học:

    • Ranh Giới Chịu Áp Inox A351 Gr. CF8/SCS13A: Thân van chính, nắp van bắt bulông và đĩa nêm đặc bên trong được đúc từ Inox A351 Gr. CF8/SCS13A. Việc sử dụng cùng một ma trận hợp kim đặc trên các thành phần này cung cấp độ cứng vững cấu trúc chống lại các lực tĩnh trên đường ống, ngăn ngừa ăn mòn điện hóa (galvanic corrosion) giữa các kim loại khác nhau và đảm bảo sự giãn nở nhiệt đồng đều trên toàn bộ ranh giới chịu áp ở nhiệt độ vận hành tối đa 300°C.
    • Ty Van Truyền Động Inox 304SS: Ty van vận hành trung tâm được gia công từ Inox 304SS để đóng vai trò là liên kết truyền động cơ học cứng vững. Độ bền cắt cao và độ cứng vật lý của hợp kim 304SS giúp chống lại lực xoắn và ngăn các ren máy truyền động bị trượt ren khi tác dụng tải trọng cơ học nặng lên tay quay chống lại áp suất toàn phần của đường ống.

    Khoảng Trống Thể Tích Và Diện Tích Chiếm Chỗ Khối Lượng Hệ Thống

    Việc lập kế hoạch không gian chính xác là cần thiết trước khi tích hợp các thiết bị OS&Y vào bố trí đường ống. Dữ liệu kích thước xác định diện tích chiếm chỗ cần thiết cho việc lắp đặt ban đầu, không gian truy cập bảo trì vật lý và khoảng trống vận hành bằng tay. Vì 10UMA sử dụng kiến trúc ty nổi (rising stem), các kỹ sư phải tính toán khoảng trống không gian dựa trên chiều cao thẳng đứng khi mở hoàn toàn (H).

    Khoảng Trống Cho Kích Thước DN 15 Đến DN 65

    • DN 15 (1/2 inch): Chiều dài mặt-đến-mặt (L) đo chính xác là 108.0 mm. Chiều cao vận hành thẳng đứng khi mở hoàn toàn (H) đòi hỏi khoảng trống không gian là 201.0 mm. Đường kính tay quay (D) được thiết kế 90.0 mm, và khối lượng thiết bị xấp xỉ 4.1 kg.
    • DN 20 (3/4 inch): Yêu cầu chiều dài lắp đặt (L) là 117.0 mm, khoảng trống chiều cao khi mở (H) là 210.0 mm, sử dụng tay quay 90.0 mm (D), và nặng 4.5 kg.
    • DN 25 (1 inch): Chiều dài lắp đặt (L) là 127.0 mm, yêu cầu chiều cao khi mở (H) là 224.0 mm, duy trì tay quay 100.0 mm (D), và tăng thêm 6.5 kg cho đường ống.
    • DN 32 (1 1/4 inch): Yêu cầu chiều dài lắp đặt (L) là 140.0 mm, khoảng trống chiều cao khi mở (H) là 240.0 mm, đường kính tay quay (D) là 100.0 mm, và nặng 7.5 kg.
    • DN 40 (1 1/2 inch): Chiều dài lắp đặt (L) là 165.0 mm, chiều cao thẳng đứng khi mở hoàn toàn (H) là 284.0 mm, đường kính tay quay (D) là 140.0 mm, và có khối lượng 9.2 kg.
    • DN 50 (2 inch): Chiều dài lắp đặt (L) là 178.0 mm, chiều cao (H) là 336.0 mm, tay quay (D) là 160.0 mm, và nặng 13.0 kg.
    • DN 65 (2 1/2 inch): Chiều dài mặt-đến-mặt (L) đo được 190.0 mm, quy định khoảng trống không gian (H) là 374.0 mm, đường kính tay quay (D) mở rộng lên 180.0 mm, và nặng 18.0 kg.

    Khoảng Trống Cho Kích Thước DN 80 Đến DN 200

    Các hệ thống vận chuyển lưu chất lớn hơn đòi hỏi phải có các giá đỡ ống cấu trúc chuyên dụng:

    • DN 80 (3 inch): Yêu cầu chiều dài lắp đặt (L) là 203.0 mm, khoảng trống chiều cao khi mở (H) là 444.0 mm, tay quay (D) đo được 200.0 mm, và mang tổng khối lượng 22.0 kg.
    • DN 100 (4 inch): Mở rộng chiều dài (L) lên 229.0 mm, yêu cầu khoảng trống không gian (H) là 523.0 mm, mở rộng tay quay (D) lên 225.0 mm, và nặng 30.0 kg.
    • DN 125 (5 inch): Chiều dài lắp đặt (L) là 254.0 mm, chiều cao thẳng đứng (H) là 606.0 mm, tay quay (D) là 250.0 mm, và nặng 42.0 kg.
    • DN 150 (6 inch): Yêu cầu khoảng trống lắp đặt (L) là 267.0 mm, khoảng trống chiều cao (H) là 711.0 mm, tay quay 250.0 mm (D), và tăng thêm 54.0 kg khối lượng.
    • DN 200 (8 inch): Yêu cầu chiều dài mặt-đến-mặt (L) là 292.0 mm, chiều cao thẳng đứng vận hành (H) là 924.0 mm, và tay quay 300.0 mm (D), dẫn đến tổng trọng lượng 86.0 kg.

    Khoảng Trống Cho Kích Thước DN 250 Đến DN 600

    Đối với các tuyến ống chính công nghiệp lớn:

    • DN 250 (10 inch): Yêu cầu chiều dài lắp đặt (L) là 330.0 mm, khoảng trống chiều cao khi mở (H) là 1126.0 mm, sử dụng tay quay 350.0 mm (D), và nặng 135.0 kg.
    • DN 300 (12 inch): Chiều dài (L) là 356.0 mm, chiều cao thẳng đứng (H) là 1336.0 mm, tay quay (D) là 400.0 mm, và nặng 174.0 kg.
    • DN 350 (14 inch): Yêu cầu khoảng trống lắp đặt (L) là 381.0 mm, khoảng trống chiều cao (H) là 1491.0 mm, tay quay 450.0 mm (D), và tăng thêm 259.0 kg.
    • DN 400 (16 inch): Yêu cầu chiều dài mặt-đến-mặt (L) là 406.0 mm, chiều cao thẳng đứng (H) là 1692.0 mm, và tay quay 600.0 mm (D), dẫn đến trọng lượng 420.0 kg.
    • DN 450 (18 inch): Yêu cầu chiều dài (L) là 432.0 mm, chiều cao (H) là 1891.0 mm, tay quay 600.0 mm (D), và nặng 440.0 kg.
    • DN 500 (20 inch): Chiều dài (L) đo được 457.0 mm, chiều cao thẳng đứng (H) là 2102.0 mm, yêu cầu tay quay 680.0 mm (D), và có khối lượng 558.0 kg.
    • DN 600 (24 inch): Kích thước lớn nhất được chỉ định, yêu cầu chiều dài mặt-đến-mặt (L) là 508.0 mm, chiều cao thẳng đứng vận hành lớn 2463.0 mm, và tay quay 760.0 mm (D). Theo bảng dữ liệu của nhà sản xuất, khối lượng xấp xỉ cho cấu hình 24 inch không được quy định cụ thể.
