Van cổng thép mặt bích là một loại van cổng được chế tạo từ vật liệu thép kết nối bằng phương pháp lắp bích.Van có thể áp dụng rộng rãi trong nhiều điều kiện môi trường đa dạng, bao gồm cả nước, nước nóng, khí và hơi nóng.

Giới thiệu về van cổng thép mặt bích

Van cổng thép mặt bích là một loại van được chế tạo từ thép đúc WCB. Với bộ truyền động tay quay dùng để điều khiển hoạt động đóng mở. Chức năng là điều tiết dòng lưu chất trong hệ thống ống, cho phép lưu thông hoặc ngăn cản dòng chảy đi qua.

Van cổng thép mặt bích có khả năng kết nối với các hệ thống thông qua kiểu lắp mặt bích, giúp việc lắp đặt dễ dàng và đáng tin cậy. Đặc biệt, van này có khả năng lưu thông theo cả hai chiều, tức là có thể lắp đầu van ở bất kỳ hướng nào mà không ảnh hưởng đến hiệu suất hoạt động.

Thông số kỹ thuật van cổng thép mặt bích

Kích cỡ van: DN50 – DN800

Chất liệu van: thép đúc WCB

Kiểu lắp: lắp bích

Kiểu điều khiển: tay quay (vô lăng)

Gioăng kín: Cao su EPDM, teflon,..

Áp lực làm việc: PN16, PN25, PN40

Nhiệt độ làm việc: 0 – 450 độ C

Môi trường làm việc: nước, nóng nóng, hơi nóng, xăng dầu, hóa chất,…

Xuất xứ: Nhật Bản, Trung Quốc, Đài Loan, …

Cấu tạo của van cổng thép mặt bích

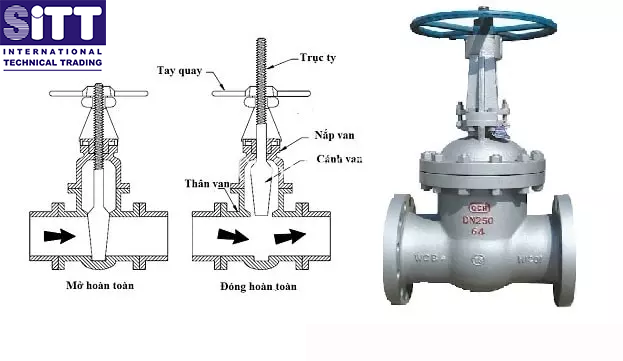

Cấu tạo van cổng thép mặt bích

Dòng van cổng thép chúng có cấu tạo khác đơn giản gồm các bộ phận chính như sau:

1. Bộ phận thân van
2. Bộ phận trục ty van
3. Bộ phận cánh van (đĩa van)
4. Bộ phận gioăng làm kín
5. Bộ phận nắp van
6. Bộ phận Tay quay – Tay vặn

1. Bộ phận thân van: Đây là bộ phận được cấu tạo từ chất liệu thép không rỉ, WCB, chúng có khả năng chịu được nhiệt độ cao, áp lực lớn, chịu được lực va đập khi làm việc. Thân van cổng là bộ phận giúp liên kết các chi tiết (bộ phận) nhỏ của van lại với nhau. Hai đầu của thân van thì chúng được cấu tạo với dạng kết nối ren hoặc lắp mặt bích, điều này giúp nó có thể lắp đặt với nhiều hệ thống đường ống thích hợp.
2. Bộ phận trục, ty van: Đây là bộ phận được cấu tạo với dạng hình trụ, chúng được liên kết với bộ phận tay quay, tay vặn, đầu dưới của trục ty chúng được gắn với bộ phận cánh van ( đĩa van ), chúng có nhiệm vụ đó là truyền chuyển động từ bộ phận tay quay xuống bộ phận cánh van để có thực hiện đóng/mở van.
3. Bộ phận cánh van (đĩa van): Đây là bộ phận được cấu tạo với loại vật liệu Thép không rỉ chúng được gắn cố định với trục ty của van, đây là bộ phận trực tiếp, tiếp xúc với dòng lưu chất chảy bên trong hệ thống đường ống.
4. Bộ phận gioăng làm kín: Đây là bộ phận được cấu tạo từ chất liệu mềm hoặc kim loại có độ bền, đàn hồi cao, chịu được lực ma sát lớn.
5. Bộ phận nắp van: Đây là bộ phận được chế tạo cùng với vật liệu với bộ phận thân van. Chúng được gắn bên trên thân van bằng các bulong, ốc vít. Chúng giúp nâng đỡ bộ phận điều khiển.
6. Bộ phận tay quay, tay vặn: Đây là bộ phận được liên kết với trục ty của van, Chúng có nhiệm vụ giúp điều khiển van đóng/mở. Và được chế tạo từ chất liệu Thép không rỉ hoặc gang.

Ưu điểm của van cổng thép mặt bích

Khả năng làm việc tốt trong môi trường có nhiệt độ cao và khắc nghiệt.

Môi chất van có thể sử dụng đa dụng, bao gồm nước nóng, dầu nóng, nước thải và khí. Giúp van thích hợp với nhiều ứng dụng và ngành công nghiệp khác nhau.

Vật liệu thép có thành phần carbon cao, cấu trúc van rất bền và chắc chắn. Giúp van hoạt động tốt trong các điều kiện áp lực lớn.

Có sự đa dạng về mẫu mã và kích thước, từ nhỏ đến lớn. Phù hợp với nhiều loại hệ thống và yêu cầu ứng dụng khác nhau.

Có kích thước lớn phù hợp với từng hệ thống ống dẫn, bắt đầu từ DN50 trở lên. Đảm bảo sự linh hoạt và phù hợp với các hệ thống lớn và phức tạp.

Được sản xuất theo nhiều tiêu chuẩn mặt bích, có nhiều tùy chọn chuẩn kết nối, dễ dàng lắp đặt và sử dụng trong hệ thống.

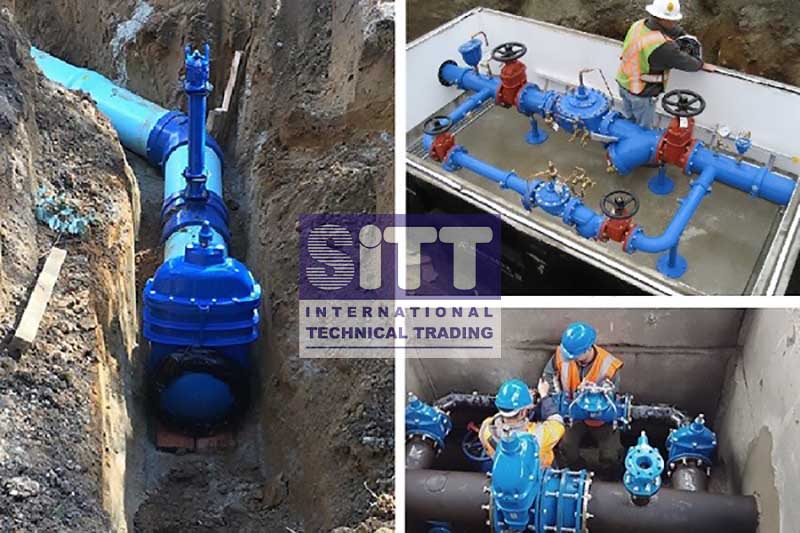

Ứng dụng của van cổng thép mặt bích

Van cổng thép mặt bích được ứng dụng trong nhiều các hệ thống như:

• Hệ thống cấp nước tại các phòng bơm của hệ thống PCCC
• Trong các hệ thống xử lý nước nóng, hơi nóng của các nhà máy sản xuất, hệ thống dân sinh,…

Mua van cổng thép mặt bích chất lượng nhất tại ITT

Hiện nay ITT đang là đơn vị nhập khẩu và cung cấp các loại van cổng thép mặt bích hàng đầu tại Việt Nam. Với hệ thống kho hàng rộng cùng chính sách nhập hàng mới liên tục thì chúng tôi luôn đảm bảo được nguồn hàng sẵn kho số lượng lớn với đầy đủ kích thước. Sẵn sàng cung cấp đến tay quý khách hàng trong thời gian sớm nhất thị trường. Cam kết chất lượng sản phẩm và luôn giữ giá thành ở mức thấp nhất thị trường, giúp tiết kiệm tối đa tài chính cho khách hàng. Hỗ trợ giao hàng nhanh trên toàn quốc.
