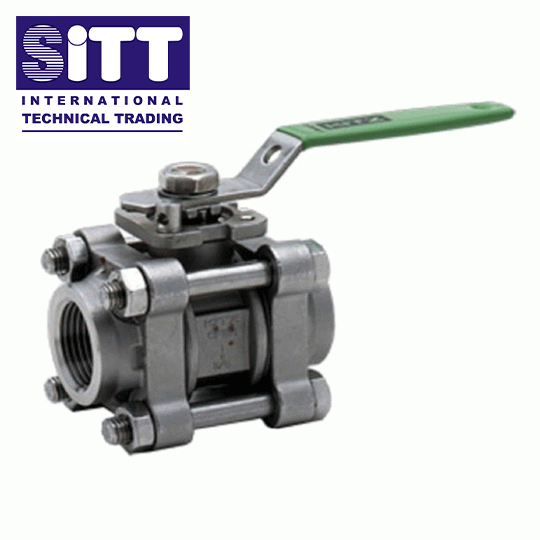

Van bi inox Kitz

Van bi inox kitz. Là loại van được sử dụng rất rộng rãi trong nghành công nghiệp nặng hiện nay. Van chuyên dùng để đóng mở điều tiết dòng lưu chất đi qua đường ống. van kitz inox được làm từ inox các loại: inox 304, inox 316, inox 306L, .... Van kitz inox là dòng đóng mở bằng tay gạt với cơ chế đóng mở rất nhanh.

Tên gọi : van khóa nước inox , van gạt tay kitz , van khóa nước kitz , van bi inox kitz , van inox gạt tay khóa nước

Đặc điểm của van bi inox Kitz:

• Độ bền cao, hoạt động liên tục
• Sử dụng dễ dàng , lắp đặt dễ dàng
• Chịu được áp suất cao
• Hoạt động trong môi trường ăn mòn , nhiệt độ cao tốt
• Thân van nhỏ gọn , không chiếm không gian

Chức năng của van bi inox Kitz:

Dùng khóa mở cho lưu lượng chất dẫn đi qua , Sử dụng gạt tay cơ tác động nhanh chóng

Nguyên lý hoạt động của van bi inox Kitz

1. Khí phần tay gạt nằm góc 90 độ với thân van bi inox kitz

• Phần bi xoay đang nằm góc chặn dòng lưu chất
• Chặn dòng lưu lượng và lưu chất không thể thông qua

2. Khi phần tay gạt nằm góc song song với thân van bi inox kitz

       - Phần bi xoay đang nằm góc mở cho dòng lưu chất đi qua

       - Cho phép lưu chất qua van

3. Lưu ý , khi sử dụng môi trường âm độ C

• Tay gạt nằm góc 90 độ sẽ giữ một phần nước trong van
• Khi không hoạt động một thời gian , nước sẽ đóng bằng
• Lúc hoạt động trờ lại sẽ làm kẹt tay gạt , hoặc hư phần bi xoay

Cấu tạo của van bi inox Kitz:

• Thân van và bi xoay được làm từ inox 316
• Gioăng : PTFE



Thông số kỹ thuật của van bi inox Kitz:

• Body: inox304. inox 316, inox 306L....
• Size: DN15-DN200
• Môi Trường Làm Việc Của Van Bi Inox Kitz: Nước, hơi, gas, xăng, dầu...
• Nhiệt Độ Làm Việc: 29°C - 300°C
• Áp Lực Làm Việc: 10K. 20K. 30K...
• Xuất Xứ: Nhật, Đài Loan, Thái Lan

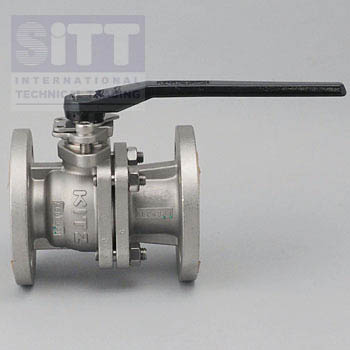

FIG. 10UTB. Van Bi Inox Kitz:

KITZ STAINLESS BALL VALVE JIS10K FLANGD ENDS

Body, Cap: CF8; Stem, Ball: 304; Seat: Hypatite PTFE.

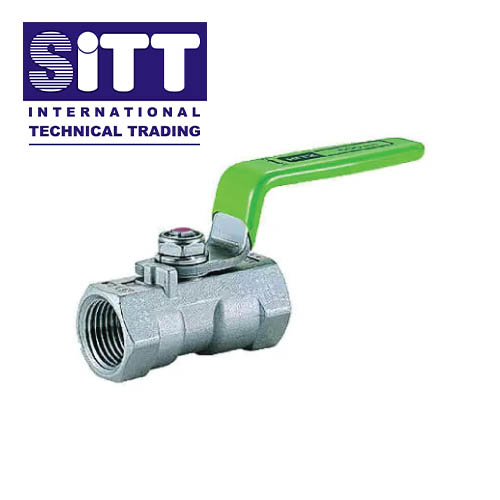

FIG. UTKM

KITZ STAINLESS STEEL BALL VALVE, CLASS 600, THREADED ENDS.

Body, Cap: CF8M; Stem, Ball: 316; Seat: reinforced PTFE

600psi Water Oil & Gas at Room Temp.

150psi Saturated Steam

Vật liệu làm kín van kitz: Van bi là dạng tay gạt nên rất linh hoạt khi điều khiển đóng mở được trang bị theo tiêu chuẩn của nhà sản xuất. Với seat làm kín HYPATITE PTFE được làm từ chất liệu PTFE biến tính. PTFE / PFA gia cố phần tử Copolyme và được thiết kế đặc biệt cho hiệu suất cao.

Tính chất của seat van kitz: Có nhiệt độ hoạt động rộng khoảng -29°C đến 260°C. Đây là thiết kế van tiêu chuẩn và các vật liệu được sử dụng cho các dịch vụ nhiệt độ trung bình và cao. Phạm vi nhiệt độ thấp hơn có thể được kéo dài xuống -196 C bằng thiết kế nắp đậy mở rộng và vật liệu chịu nhiệt độ thấp đặc biệt.

Kích thước van bi inox kitz

KITZ UTKM-8-600WOG/PSI:

• Kích thước van DN: 8mm
• Kích thước ống: ren 13mm (1/4″)
• Đường kính tay vặn: 60mm

KITZ UTKM-10-600WOG/PSI:

• Kích thước van DN: 10mm
• Kích thước ống: ren 17mm (3/8″)
• Đường kính tay vặn: 70mm

KITZ UTKM-15-600WOG/PSI:

• Kích thước van DN: 15mm
• Kích thước ống: ren 21mm (1/2″)
• Đường kính tay vặn: 85mm

KITZ UTKM-20-600WOG/PSI:

• Kích thước van DN: 20mm
• Kích thước ống: ren 27mm (3/4″)
• Đường kính tay vặn: 85mm

KITZ UTKM-25-600WOG/PSI:

• Kích thước van DN: 25mm
• Kích thước ống: ren 34mm (1″)
• Đường kính tay vặn: 100mm

KITZ UTKM-32-600WOG/PSI:

• Kích thước van DN: 32mm
• Kích thước ống: ren 42mm (1.1/4″)
• Đường kính tay vặn: 100mm

KITZ UTKM-40-600WOG/PSI:

• Kích thước van DN: 40mm
• Kích thước ống: 49mm (1.1/2″)
• Đường kính tay vặn: 125mm

KITZ UTKM-50-600WOG/PSI:

• Kích thước van DN: 50mm
• Kích thước ống: 60mm (2″)
• Đường kính tay vặn: 125mm



Ứng dụng của van bi inox Kitz

Chuyên sử dụng cho các hệ thống công trình xây dựng cao cấp và dân dụng

Van bi đồng ứng dụng trong các hệ thống dẫn nước như lắp đặt các vòi nước, hệ thống kết nối đường ống chủ yếu dùng cho nước sinh hoạt, nước sạch, khí nén…

Van bi inox ứng dụng trong môi trường có nhiệt độ cao, áp suất lớn, làm việc trong môi trường có nước đa dụng sạch, thải, muối, các môi trường có tính ăn mòn axit, kiềm,…

Van bi mặt bích để lắp đặt cho các hệ thống lớn chị được áp lực cao như các hệ thống đường ống dẫn nước, dung dịch, sản xuất hóa chất,…

Đảm bảo sức khỏe cho người sử dụng, đảm bảo an toàn chất lượng cho công trình
