Van cầu đồng và những điều cần biết

Van cầu đồng là một trong những sản phẩm được sử dụng phổ biến trong các hệ thống đường ống dẫn hơi nóng. Sản phẩm sở hữu ưu điểm nổi bật về khả năng chịu nhiệt, chịu lực vô cùng tốt. Mời bạn đọc tìm hiểu chi tiết về dòng sản phẩm này trong bài viết dưới đây.

Van cầu đồng là gì?

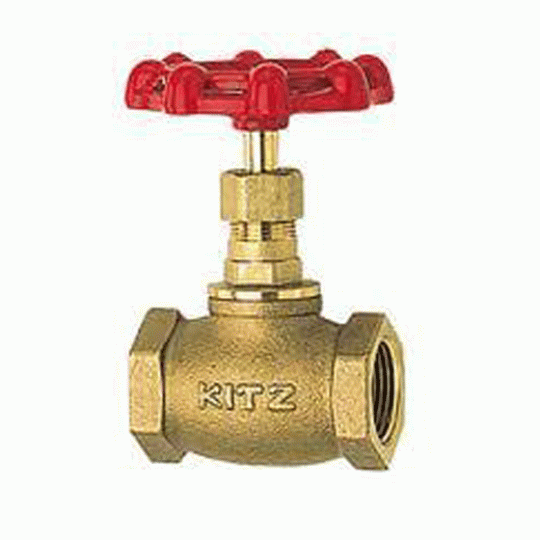

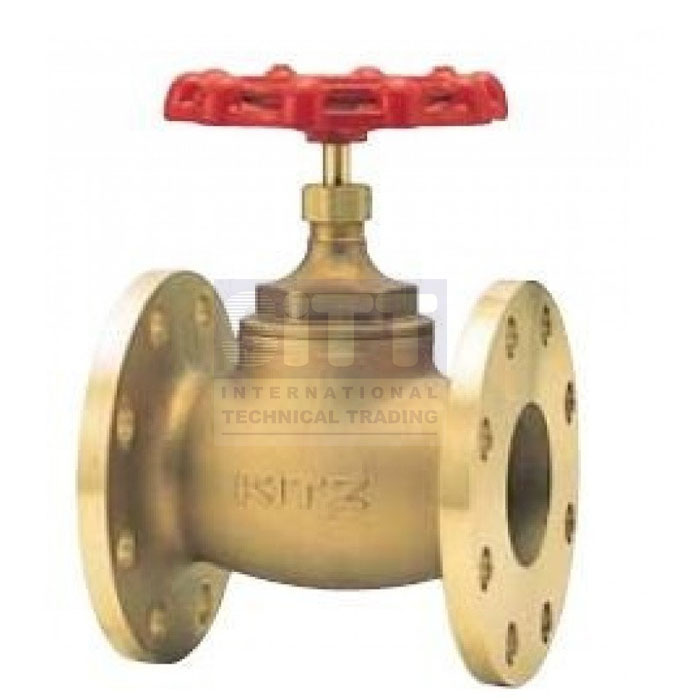

Van cầu đồng là loại van cầu được làm từ chất liệu đồng và được chia thành 2 dạng chính là dạng van cầu đồng lắp ren và van cầu đồng lắp bích. Van thực hiện chức năng đóng mở nhằm ngăn hoặc để lưu chất đi qua và điều tiết lượng lưu chất đi qua hệ thống được lắp.

Một số loại van cầu đồng được sử dụng phổ biến trên thị trường hiện nay như van cầu đồng lắp ren, van cầu đồng lắp bích, van cầu đồng Thái Lan, van cầu đồng Nhật Bản,

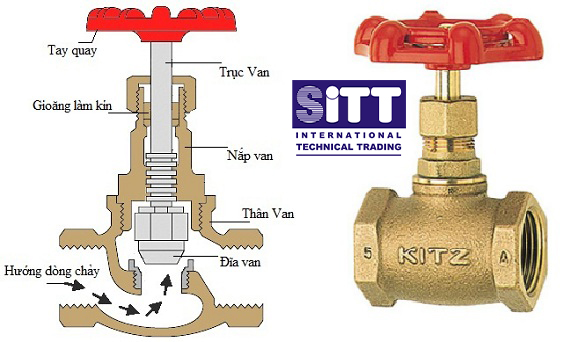

Cấu tạo của van cầu đồng

Giống với các loại van cầu khác, van cầu đồng có cấu tạo như sau:

Phần van cầu

Thân van cầu đồng

Đây là bộ phận phía ngoài cùng của van, làm bằng đồng, chịu áp lực từ môi trường lưu chất và cũng là nơi chứa tất cả các chi tiết của van. Thân van được thông dụng trên thị trường là loại thân van 2 cổng với 1 cổng vào và 1 cổng ra cấu tạo đối diện nhau.

Nắp van

Bộ phần này được nằm trên thân van và liên kết với thân van bằng ren. Chúng thực hiện chức năng là đậy van lại và là chi tiết giữ cố định các bộ phận khác. Ngoài ra, chúng còn giúp cho lưu chất không bị tràn ngược lên.

Đĩa van

Đĩa van cầu dưới tác động của trục van sẽ thực hiện chức năng đóng/mở. Đĩa van được chế tạo rất đa dạng về hình dáng. Trong đó có 2 dạng dùng nhiều nhất là: Nút chai và hình côn.

Trục van

Dùng để liên kết giữa phần đĩa van và vô lăng chính là trục van. Chúng thường được làm kín bằng gioăng để tránh rò rỉ môi chất ra bên ngoài.

Gioăng làm kín

Gioăng là bộ phận được làm từ vật liệu chịu được áp suất, nhiệt độ cao thực hiện chức năng chống rò rỉ môi chất ra ngoài môi trường.

Phần điều khiển

Van cầu điều khiển bằng cơ

Bộ phần điều khiển có thể là dạng thủ công bao gồm dạng vô lăng hoặc tự động như dạng điều khiển điện hoặc khí nén. Các bộ phận điều khiển được kết nối trực tiếp với trục van để cung cấp lực momen nhằm đóng hoặc mở van.

Van cầu điều khiển bằng khí nén

• Bộ truyền động của van cầu đồng bằng khí nén dạng piston

Có cấu tạo và hoạt động giống như một xi lanh khí nén bao gồm một piston di chuyển trong một nòng xilanh. Khí nén sẽ tác động lên lò xo bên trong van cầu để thực hiện đóng mở.

• Bộ truyền động của van cầu đồng bằng khí nén dạng màng

Thiết bị truyền động tác động đơn, cấu tạo bao gồm: màng chính, lò xo. Hoạt động nhờ vào lực đàn hồi của lò xo và hành trình di chuyển của màng.

Van cầu điều khiển bằng điện

Điều khiển điện là bộ phận quan trọng của van, có tác dụng điều khiển van hoạt động một cách tự động. Cấu tạo của bộ điện này gồm các mạch xử lý và mô tơ điện có tác dụng biến đổi điện năng thành cơ năng khiến mô tơ hoạt động.

Bộ điều khiển điện thường sử dụng dòng điện có điện áp 220V, 380V được thiết kế chắc chắn, nguồn và công tắc được bố trí ở vị trí an toàn, dễ dàng kết nối với thân van và lắp đặt ở nhiều hệ thống.

Nguyên lý hoạt động của van cầu đồng

Van cầu vận hành nhờ hệ thống truyền động bao gồm tay quay vô lăng – trục van – đĩa van.

Đĩa van ở vị trí bịt kín vách ngăn giữa hai nửa trong thân van thì lúc này van đang ở trạng thái đóng. Khi người dùng điều khiển tay quay vô lăng làm cho đĩa van di chuyển ra khỏi vị trí vách ngăn, dòng lưu chất sẽ đi qua bằng khoảng trống trên vách ngăn, lúc này van sẽ ở trạng thái mở.

Ưu nhược điểm của dòng van cầu đồng

Van cầu đồng sẽ có những ưu điểm và nhược điểm như sau

Ưu điểm

• Khả năng đóng ngắt hiệu quả, điều tiết lưu lượng tốt.
• Van có thể kết nối với đường ống dễ dàng, với đường ống kết nối dạng lắp bích hoặc lắp ren.
• Được thiết kế tương đối đơn giản, có khả năng đóng/mở một các dễ dàng và thuận tiện cho người vận hành hệ thống.
• Van được thiết kế đa dạng về kích thước giúp chúng được ứng dụng phù hợp trong nhiều hệ thống đường ống lớn, bé.
• Van chịu nhiệt, chịu lực khá tốt, bền bỉ với thời gian.

Nhược điểm

• So với những loại chất liệu khác, van không thể làm việc trong các dòng lưu chất có độ sệt, đặc, các hạt rắn vì điều này có thể làm cho van đóng mở không được kín
• Khi sử dụng van dòng lưu chất đi qua chúng sẽ bị giảm áp suất và có thể làm dòng chảy bị chuyển hướng.

Ứng dụng của van cầu đồng trong cuộc sống

Với những ưu điểm nổi bật của mình, van cầu đồng được ứng dụng khá phổ biến trong đời sống và sản xuất có thể kể đến như sau:

• Ứng dụng trong ngành đóng tàu biển
• Các hệ thống chiết khí
• Hệ thống đường ống dầu bôi trơn tuabin máy
• Hệ thống đường ống dầu thiên nhiên, yêu cầu về độ rò rỉ rất quan trọng.
• Hệ thống đường ống cấp thoát nước, sản xuất thực phẩm và trích khí ngưng tụ.
• Trong hệ thống đường ống nước sinh hoạt, xử lý nước,…
• Lắp đặt trong các nhà máy sử dụng cho các ngành chế biến thực phẩm, đồ uống  như nước, nước giải khát, bia, rượu..

Địa chỉ cung cấp phân phối van cầu đồng uy tín

CÔNG TY TNHH TM KỸ THUẬT QUỐC TẾ là địa chỉ uy tín chuyên cung cấp các dòng sản phẩm van công nghiệp chính hãng được nhiều khách hàng và đối tác tin tưởng lựa chọn. Các dòng van cầu đồng tại đây được thiết kế đa dạng về kiểu dáng, giá thành hợp lý và đến từ nhiều thương hiệu uy tín trong và ngoài nước.

Lựa chọn mua hàng tại ITT quý khách hàng sẽ được cam kết:

• Mua hàng chính hãng 100%
• Giá thành sản phẩm hợp lý
• Chính sách bảo hành chính hãng, chu đáo theo từng dùng sản phẩm
• Đội ngũ nhân viên tư vấn nhiệt tình và luôn sẵn sàng hỗ trợ khách hàng

Hy vọng những thông tin được chia sẻ trong bài viết trên có thể giúp ích cho quý khách hàng trong việc lựa chọn dòng van cầu đồng phù hợp nhất. Để được tư vấn chi tiết và yên tâm mua hàng chính hãng với giá tốt, quý khách hàng vui lòng liên hệ với ITT theo thông tin dưới đây.
